【生産完了品】

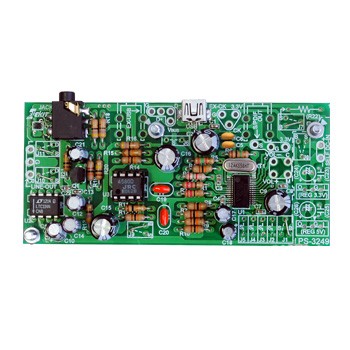

USB-DACモジュール [ PS-3249 ]

PCオーディオを楽しもう!

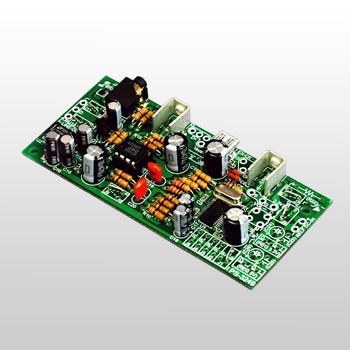

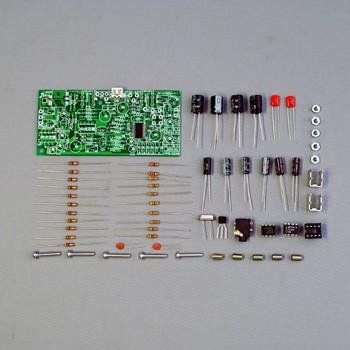

USB-DACモジュール [ PS-3249 ]
製品型番 PS-3249
販売価格 4,104 円(税込)
[税抜 3,800 円]
工作時間1~2時間程度
対象年齢その他一般
はんだ付けあり
工作に必要な工具
ドライバー(プラス),ニッパー,はんだごて

製品概要

パソコンのデジタルデータ音源をアナログに変換するコンバーターです。完成後はパソコンのUSB端子に接続するだけで自動的に認識するため、ドライバーのインストールなどは必要ありません。DAコンバーターにはPCM2704Cを、出力段のオペアンプにはNJM4580Dを使用し、クリアな音をお楽しみいただけます。

また、オペアンプ部はICソケットを使用していますので、お好みのオペアンプに交換し音の違いを楽むこともできます。

さらに、標準の電源供給方法であるUSBバスパワー方式を外部から電源を供給するセルフパワー方式へ変更するための切り替え端子や、外部クロックを供給する端子など、機能拡張スペースを標準で装備していますので、音質UPの工夫がやりやすくなっています。

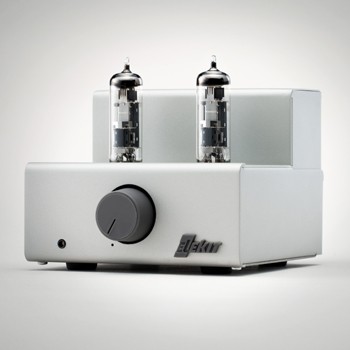

PCL86シングルステレオパワーアンプキット(TU-8100)に組み込んで使用できるように設計されていますので、TU-8100のグレードアップモジュールとしてご利用いただけます。

PS-3249を使用する場合、PC側で音量を大きくした時にPS-3249の出力が歪んで(クリップ)してしまうことがありますが、PC側で音量を絞っていただければ大丈夫です。

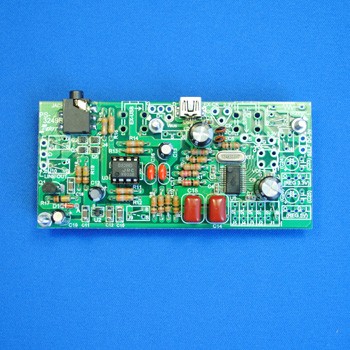

・ PS-3249は生産完了品です。後継機「PS-3249R」をご利用ください。

【生産完了理由】一部使用部品の入手が困難となったため。
後継機PS=3249Rは部品・回路構成の変更を行うとともに、特性の向上を図っております。

製品仕様

・電源供給方式/USBバスパワー
 (外部電源を供給するセルフパワー方式へ改造可能)
・対応OS/Windows XP以降、Mac OS X以降
・対応USB/1.1または2.0
・サンプリングレート/32kHz、44.1kHz、48kHz
・DACレゾリューション/16bit
・出力歪み率/0.014%(USBバスパワー時)
・周波数特性/10Hz~22.5kHz(1kHz時)
・基板サイズ/97×45mm

※本機のUSB入力端子はUSB Mini-Bタイプです。パソコンのUSB端子と本機のUSB入力端子に合ったコードを別途ご用意下さい。

【PS-3249では以下の拡張が可能です】

拡張可能な機能

内容

・電源供給方式の変更

USBパスパワーを外部電源から供給するセルフパワー方式に変更

・音量コントロールスイッチ増設

プッシュスイッチによりパソコン側の音量を調節できるようにする

・外部クロック接続 ジッターの少ない発振器の接続


※機能拡張を行うには別途部品を用意する必要があります。
拡張に必要な部品はこちら
PS-3249機能拡張時に必要な市販部品など

※拡張を行うにはある程度の電子回路の知識が必要です。

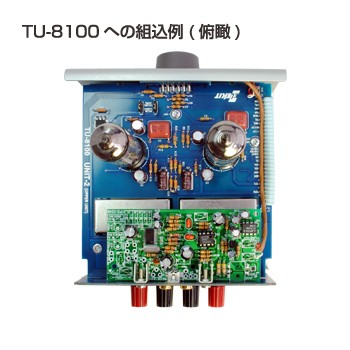

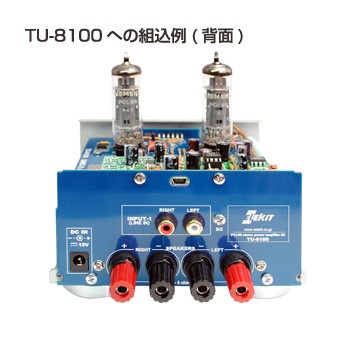

※「TU-8100への組込例」写真はTU-8100に組み込んだ場合のものです。TU-8100は別途お買い求め下さい。

PS-3249を使用する場合、PC側で音量を大きくした時にPS-3249の出力が歪んで(クリップ)してしまうことがありますが、PC側で音量を絞っていただければ大丈夫です。

製品備考

PS-3249R(PS-3249)で使用されているDAコンバーター【PCM2704C】のデータシートへのリンクです。
http://www.tij.co.jp/product/jp/pcm2704c

PS-3249R(PS-3249)で使用されているオペアンプ【NJM4580】のデータシートへのリンクです。
http://semicon.njr.co.jp/jpn/product/opamp/low_noise/NJM4580.html

PS-3249で使用されている電源用IC【LTC1144】のデータシートへのリンクです。
http://www.linear-tech.co.jp/product/LTC1144

製品資料

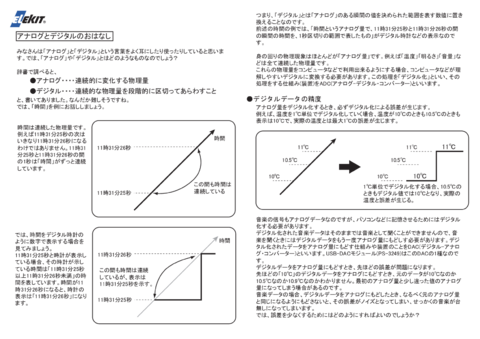

アナログとデジタルのはなし みなさんは「アナログ」と「デジタル」という言葉をよく耳にしたり使ったりしていると思います。では、「アナログ」や「デジタル」とはどのようなものなのでしょう?

辞書で調べると、
●アナログ・・・・連続的に変化する物理量
●デジタル・・・・連続的な物理量を段階的に区切ってあらわすこと
と、書いてありました。なんだか難しそうですね。
では、「時間」を例にお話ししましょう。
USB-DACモジュール(PS-3249)をTU-8100へ組み込もう! USB-DACモジュール(PS-3249)はPCL86シングルステレオパワーアンプキット(TU-8100)に組み込んで使用できるように設計されていますので、TU-8100のグレードアップモジュールとしてご利用いただけます。
ここでは、TU-8100への組み込み方を説明します。

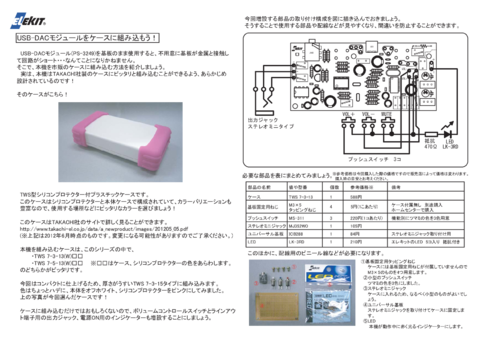

USB-DACモジュールをケースに組み込もう! USB-DACモジュール(PS-3249)を基板のまま使用すると、不用意に基板が金属と接触して回路がショート・・・なんてことになりかねません。そこで、本機を市販のケースに組み込む方法を紹介しましょう。
実は、本機はTAKACHI社製のケースにピッタリと組み込むことができるよう、あらかじめ設計されているのです!

関連製品一覧

製品販売データ(お取引先様向け)

JANコード 4952682105800
発売 2012年8月 1日
生産完了 2014年5月 1日
