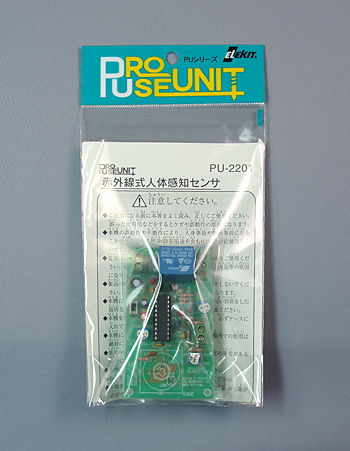

赤外線式人体感知センサ [基板完成品] [ PU-2201 ]

人体に反応してリレーをON・OFFするユニット

赤外線式人体感知センサ [基板完成品] [ PU-2201 ]
製品型番 PU-2201
参考価格 3,850 円（税込）
［税抜 3,500 円］
はんだ付けなし
工作に必要な工具
ドライバー（プラス）

製品概要

人体が発する赤外線をキャッチして、リレーをONさせる人体感知センサで、暗闇でも使用することができます。
リレーの動作は、センサが人体をキャッチするとONになり、センサが検知しなくなる(人がいなくなる)と一定時間後に自動でOFFになります。
また、明るさセンサも搭載していますので、昼間など周囲が明るいときにはリレーが動作しないようにすることもできますので、夜だけ自動で点灯するライトなどの応用ができます。

製品仕様

●電源電圧：DC9～12V
●消費電流：待機時約3.8mA、動作時約40mA(9V時)
●タイマ時間：2秒～30秒可変
※タイマは更新型で、リレーがONになっているときにセンサが感知すると、その時点でタイマが初期状態にもどりカウントをします。
●検出範囲：最大約5m±15°
●リレー容量
　抵抗負荷時:15A-120V(AC)10A-28V(DC)
　誘導負荷時:5A-120V(AC)5A-28V(DC)
●本体サイズ:D87×W50×H34mm(※突起物含む)
※リレーの最大容量は上記の通りですが、この基板では電流容量MAX2Aまでです。それ以上流す場合には、リレーの出力端子のはんだ付け部分から直接配線して下さい。
※センサ入力に関係なく外部機器をコントロールしたい場合には、トグル入力端子にモーメンタリタイプ（押している間だけONになるタイプ)のスイッチを取り付けます。
※本機のセンサは焦電センサですので、静止している人体は検出できません。
