光センサーを使った、まったく新しい電子オルゴール

従来の手回し式オルゴールは、一般的にシリンダーオルゴール(＊右写真1)と呼ばれるもので、シリンダーに配置されたピンが、コームと呼ばれるクシ状の金属をはじいて、音階を奏でます。

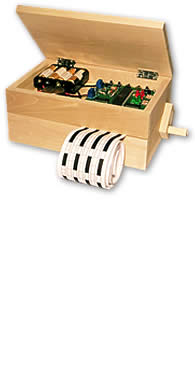

「音木箱(おときばこ)」はメロディーシート(＊右写真2)に印された、白と黒のデータを光センサー(＊右写真3)で読み取ってメロディを奏でる、まったく新しいオルゴールです。
3オクターブ(半音階付き)、8音色を自在に操り、オリジナルメロディを奏でるオルゴールを作ることができます。
また、はんだづけ工作で難しいとされる、IC部分はあらかじめ基板に取付済みです(＊右写真4)。
抵抗、コンデンサ、スイッチ等の電子部品をはんだづけするだけで基板の組立が完成します。
初めての方でも工作を楽しめるように設計されています。

■バラエティ豊かな8音色

※上記アイコンをクリックしてみよう

■音木箱の発音域はこんなに広い

※各色「ドレミファソラシ」＝1オクターブ


	1. シリンダーオルゴール機構部


	2. メロディーシート


	3. 光センサー部イメージ


	4. ICは基板に取り付け済み

オリジナル曲もパソコンでカンタン作成！

専用のソフトウェア「Melody Factory for 音木箱」(＊右写真4)を使うと、オリジナル曲の作成がカンタンにできます。音符･休符を選んで画面上の鍵盤をクリックしていくだけでOK！直感的に操作することができます。
作成したメロディーはパソコン上で試聴することが可能です。音色とテンポを設定して本格的に楽しむことができます。
できあがったオリジナルメロディーは【印刷する】ボタンをクリックすると、メロディーシート(＊右写真5)を印刷できます。印刷されたメロディーシートを切り取って「音木箱」で演奏させてみましょう。


	4. ソフトウェア画面


	5. 印刷したデータシート

彫刻や塗装をして自分だけの「音木箱」を作ろう！

「音木箱」は加工しやすい、柔らかい木材（ホウの木）を採用しています。削ったり、彫刻したり、塗装をしたりして自分だけの音木箱を作ってみましょう。


	工作例
