【生産完了品】
高輝度チップLED（赤色・5050サイズ・6端子） [ LK-1RD-6 ]

表面実装型LED（6端子）

高輝度チップLED（赤色・5050サイズ・6端子） [ LK-1RD-6 ]
製品型番 LK-1RD-6
参考価格 495 円（税込）
［税抜 450 円］
はんだ付けあり

製品概要

●6端子の赤色表面実装型LED（3コ入）。
●3つのLEDが1つのパッケージに封入。3つのLEDそれぞれのコントロールが可能。
●はんだ付けがしやすい、端子間隔が広めのサイズ。

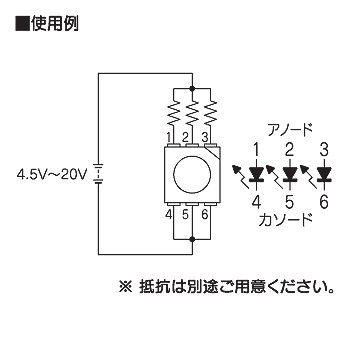

※抵抗は別途ご用意下さい。
　4.5～8V・・・220Ω
　8～13V・・・470Ω
　12～20V・・・1ｋΩ

製品仕様

輝度：3000mcd（20mA/素子時typ.）
順方向電圧：2.1V（20ｍA/素子時typ.）
最大定格電流：30ｍA/素子（全体で90mA）
指向角度：120°
※利用する電圧に応じて別途抵抗の用意が必要です。

製品資料

LK-1RD-6_01.pdf LK-1RD-6製品データシート(PDF)

製品販売データ（お取引先様向け）

JANコード 4952682105022
出荷ロット 小梱包：5個入　 大梱包：40個入
パッケージサイズ W 80 × D 100 × H 5 (mm)
発売 2009年6月 1日
生産完了 2017年1月26日
