アボイダーIII [ MR-972 ]

障害物を避ける賢いロボ

アボイダーIII [ MR-972 ]
製品型番 MR-972
販売価格 4,212 円(税込)
[税抜 3,900 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
難易度 1 2 3 4 5
工作時間4~5時間程度
対象年齢10歳以上
はんだ付けあり
工作に必要な工具
ドライバー(プラス)、ニッパー、ラジオペンチ、ハンマー、カッター

製品概要

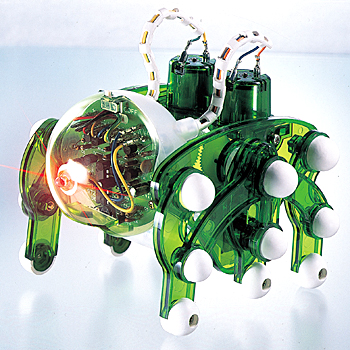

まわりにある障害物を避けながら歩くかしこいロボットです。
障害物を検知する秘密は、赤く光る発光ダイオードと光センサ(フォトトランジスタ)にあります。
まわりに障害物があると、発光ダイオードから発射された光は反射され、光センサがその光をキャッチします。
このときモータが反転し進行方向を変えるのです。6本足でトコトコ歩くかわいい電子ペットです。


製品仕様

基板部品のはんだ付けからはじめる"MR-972"と基板組立済ではんだ付けなしで組み立てられる"MR-9722"の2タイプ用意しています。用途に合わせてお選び下さい。

【アボイダーIIIの動作の仕組み】
人は、暗闇の中で前の方の様子が分からないときは、手探りで障害物がないかどうかを確かめながら進みます。
また、コウモリの場合は、自分で超音波を発して、物に反射して返ってきた超音波を感じ取りながら闇の中を自由に飛ぶことができます。
これらと同じように、アボイダーIIIは赤色の光を発し、その反射を読み取って、障害物があるかないか判断します。
光センサで読み取られた障害物の信号はモータを正転、反転する信号に変換され、障害物があると本体の方向を変える動作を行うのです。

【はじめての電子工作でも安心】
わかりやすい組立説明書と別冊のはんだ付けの解説書「はんだ付けトラの巻」(MR-972のみ)が付いています。はじめての方でも安心して工作にチャレンジできます。

●使用乾電池(別売)
 電子回路部:006P×1本
 メカ部:単3×2本
●消費電流
 電子回路部:約7mA
 メカ部:約230mA
●障害物検出距離:最大約45cm(白い壁を検出の場合)
※検出範囲は、障害物の大きさ、形、色や周囲の明るさにより変わります。
●サイズ:W140×H110×D140mm
●重量:約280g(電池含まず)

製品販売データ(お取引先様向け)

JANコード 4952682102359
出荷ロット 小梱包:5個入  大梱包:10個入
パッケージサイズ W 320 × D 105 × H 175 (mm)
