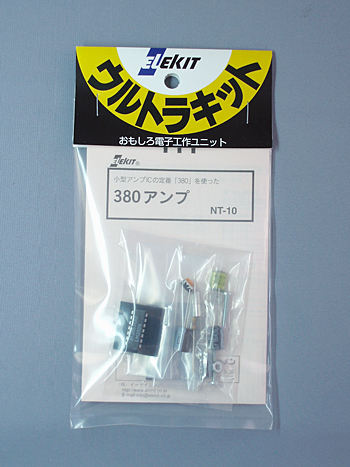

380アンプ [ NT-10 ]

超小型パワーアンプユニットキット

380アンプ [ NT-10 ]
製品型番 NT-10
販売価格 770 円(税込)
[税抜 700 円]
はんだ付けあり
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて

製品概要

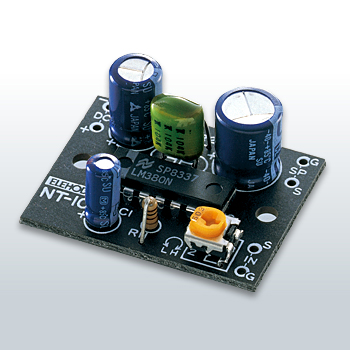

小型アンプICの定番"380"でコンパクトにまとめたパワーアンプキットです。
差動入力アンプの特性を生かしたコモンモードノイズ低減機能付き。
※電源、スピーカー等は別途ご準備下さい。

製品仕様

●電源電圧:DC8~22V
●最大定格出力(THD=10%,RL=8Ω時)および、その時の消費電流
 :2.9W,280mA(Vcc=18V時)
 :1.5W,200mA(Vcc=12V時)
 :0.7W,140mA(Vcc=9V時)
●アイドリング電流:7mA(typ.)
●利得:34dB(50倍)
●残留ノイズ:0.7mV(Vcc=12V,RL=8Ω時,S/N=72dB)
●周波数特性:(-3dB,RL=8ohm時)40Hz~500kHz
●入力インピーダンス:35kohm以上
●コモンモードノイズ低減機能付
●基板サイズ:29×38mm

製品販売データ(お取引先様向け)

JANコード 4952682000105
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 100 × D 190 × H 15 (mm)
生産完了 2017年5月10日
