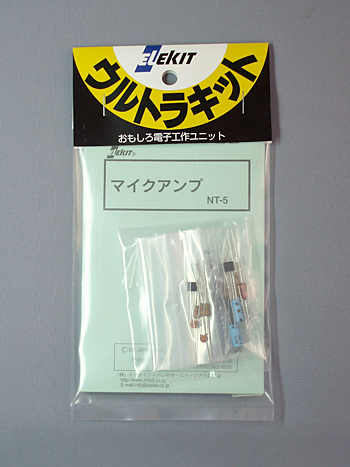

マイクアンプ [ NT-5 ]

超小型マイクアンプユニットキット

マイクアンプ [ NT-5 ]
製品型番 NT-5
参考価格 935 円(税込)
[税抜 850 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
はんだ付けあり
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて

製品概要

このアンプは、マイク入力がついていないアンプでちょっとマイクを使いたい時や、マイク入力はついているがもう少しゲイン(利得)が欲しい時などに便利な、超小型マイクアンプキットです。
マイクロホンの信号をパワーアンプの入力レベル(ラインレベル)まで増幅してくれます。
電源電圧範囲もとてもワイド。ゲインは20dB(10倍)または40dB(100倍)に設定可能で、レベル調整用の半固定抵抗も実装されています。
また、入力への高周波回り込み防止コイルも実装、通信機器への応用も容易です。
パワーアンプ、テープデッキ、ビデオ等のラインレベル用などにも幅広くご利用いただけるアンプ回路です。
※電源等は別途ご準備下さい。

製品仕様

※本機に接続できるマイクは、ダイナミックマイクです。コンデンサマイクを使用するためには、別電源・バイアス回路等が必要になります。詳しくは取扱説明書をご覧下さい。

【仕様】
●電源電圧:DC3~20V
●消費電流:0.8mA(DC15V供給時)
 ※乾電池(006P)連続使用約15日間
●定格入力:5.5mV(1kHz,DC15V時)
●利得:40dB(1kHz,DC15V時)
●出力電圧レベル調整:半固定抵抗にて調整
●周波数特性:70Hz~40kHz(-3dB)
●基板サイズ:20×26mm

製品販売データ(お取引先様向け)

JANコード 4952682000051
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 100 × D 190 × H 10 (mm)

サポート

エレキットドクター料金
※返送料など諸費用込み
(為替)¥1,000(税込)
お支払い方法:郵便為替
補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
