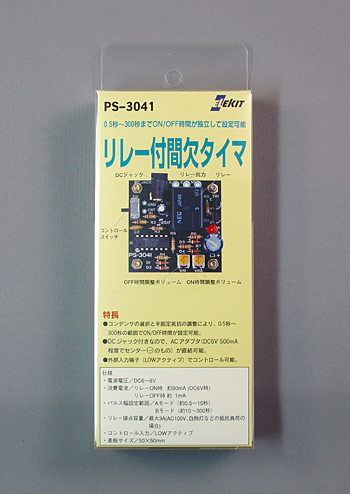

リレー付間欠タイマ [ PS-3041 ]

一定時間リレーON・OFFの繰り返し

リレー付間欠タイマ [ PS-3041 ]
製品型番 PS-3041
販売価格 1,512 円(税込)
[税抜 1,400 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
はんだ付けあり
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて

製品概要

コンデンサの選択と半固定抵抗の調整により、Aモード(約0.5~15秒)及びBモード(約10~300秒)の範囲で電球などを点滅動作できる間欠タイマキットです。
それぞれのモード範囲内であればリレーのON時間、OFF時間を独立して設定できます。
DCジャック付きですのでACアダプタとワンタッチ接続できます。
外部コントロール端子付きです。(LOWアクティブ、C-MOS入力)
※動作電源等は別途ご準備下さい。

製品仕様

●電源電圧:DC6~8V※
●消費電流:リレーON時約90mA、リレーOFF時約1mA(DC6V時)
●リレー接点容量:3A(AC100V、白熱灯などの抵抗負荷の場合)
●パルス幅設定範囲:Aモード(約0.5~15秒)、Bモード(約10~300秒)
●コントロール入力:LOWアクティブ
●基板サイズ:50×50mm

※推奨ACアダプタ:内径2.1mm、外形5.5mm、センターマイナス(直接接続可能)

※ON/OFFの時間設定はそれぞれ半固定抵抗で行います。
※Aモード、Bモードの切り替えは取り付ける電解コンデンサによって切り換えます。よってAモード、Bモードの併用はできません。

製品販売データ(お取引先様向け)

JANコード 4952682100997
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 75 × D 25 × H 200 (mm)
