ミドル・アンプ [ PS-3240 ]

車載用オーディオもOK!

ミドル・アンプ [ PS-3240 ]
製品型番 PS-3240
販売価格 2,376 円(税込)
[税抜 2,200 円]
対象年齢その他一般
はんだ付けあり
部品点数27点
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて

製品概要

パワーアンプ専用IC「LA4485」を使用したパワーアンプキット。本機1台でステレオ、モノラルどちらでも使用可能。電源電圧範囲7.5V~18Vと、車のバッテリーで動作可能。出力はステレオ時で最大8.5W+8.5W(4Ω負荷、電源電圧18V、THD=10%時での最大出力)、BTL時では16W(8Ω負荷、電源電圧18V、THD=10%時での最大出力)と、オーディオシステムとして十分な出力を取り出すことができます。また、音量調節用のボリュームも付属していますので、組み立ててすぐに使用できます。

※2011年4月 販売完了いたしました。

製品仕様

【仕様】
●電源電圧範囲: DC7.5V~18V(安定化不要)
●最大出力電力(THD=10%):
 8.5W×2(電源電圧18V、4Ω負荷、ステレオ時)
 16W(電源電圧18V、8Ω負荷、BTL(モノラル)時)
●最大消費電流: 1.7A(電源電圧18V、4Ω、ステレオ時)
●適合スピーカー: 4Ω~8Ω
●SN比: 89dB(IEC)
●周波数特性: 30Hz~170kHz(8Ω負荷時)
●入力抵抗: 約30kΩ
●アイドリング電流: 約150mA(18V時)
●サイズ: W100×D50×H77mm(完成時、突起部含む)

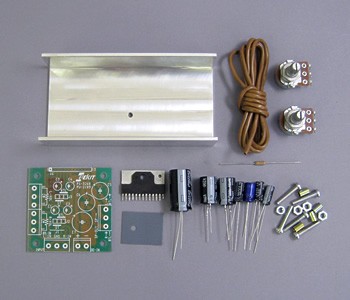

 ボリューム、シールド線、放熱器付き

■ステレオ時

負荷

電源電圧範囲

最大出力電圧
(THD=10%)

最大消費電流

7.5~18V

8.5W×2
(電源電圧18V時)

1.7A

7.5~18V

5W×2
(電源電圧18V時)

850mA



■モノラル時

負荷

電源電圧範囲

最大出力電圧
(THD=10%)

最大消費電流

7.5~12V(※)

12W
(電源電圧12V時)

1.8A

7.5~18V

16W
(電源電圧18V時)

1.5A



※BTL接続時に4Ω負荷・最大出力近くで使用する場合には、加えることのできる最大電源電圧は12Vまでです。12V以上を加えると、ICが破損する場合がありますのでご注意ください。

製品資料

なぜ放熱器が必要なの? ある程度大きな出力のパワーアンプには放熱器が取り付けてあるのを見たことがあると思います。放熱器は必ず必要なのでしょうか?もし、放熱器を取り付けなかったらどうなるのでしょうか?
車載用のマイク入力拡声アンプを作ろう! ミドル・アンプ(PS-3240)を仕様して、ダイナミックマイクを接続して、しゃべった声をスピーカーから出す「車載専用拡声アンプ」の製作例です。

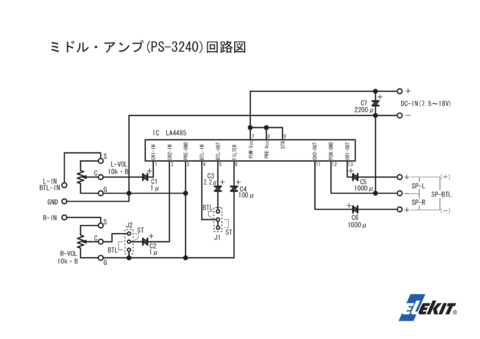

PS-3240回路図 PS-3240回路図
BTLってなんだ!? PS-3238、PS-3239はステレオ動作とBTL(モノラル)動作を選ぶことができるようになっています。また、PS-3246はBTL動作でスピーカを鳴らします。ところで、BTLってなんなのでしょう?ステレオの時の動作とどう違うのでしょう?ここではBTLのしくみと注意点をまとめてみました。
アンプの配線にはオキテがあります オーディオアンプを作るとき、「配線に注意しないとノイズや発振など、トラブルの原因になるぞ!」って聞いたことありませんか?なぜ、注意が必要なのか、そして失敗しない配線方法を解説します。

製品販売データ(お取引先様向け)

JANコード 4952682104841
発売 2008年10月 1日
生産完了 2011年4月 1日
