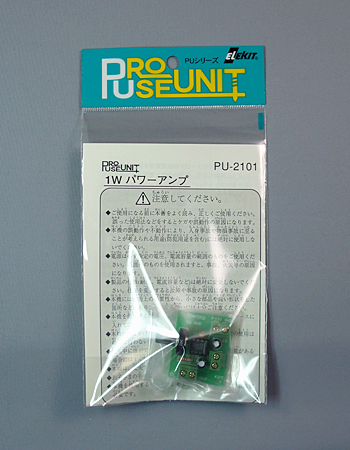

1Wパワーアンプ [基板完成品] [ PU-2101 ]

ボリューム付のシンプルなパワーアンプユニット

1Wパワーアンプ [基板完成品] [ PU-2101 ]
製品型番 PU-2101
販売価格 1,404 円(税込)
[税抜 1,300 円]
はんだ付けなし
工作に必要な工具
ドライバー(プラス)

製品概要

パワーアンプICのTDA7052を使用した、オーディオ用のモノラルパワーアンプです。
このICは出力ショート保護回路を内蔵していますので安心して使用できます。
本機はミニサイズですが、最大で1Wの出力を得ることができます。
基板上に音量調整用のボリュームも実装していますので、電源やスピーカ、音源を接続するだけですぐに使用できます。

製品仕様

●電源電圧:DC3~12V
●最大出力:1.05W(THD=10%)
●最大消費電流:300mA
●無信号時消費電流:約12mA
●電圧利得:37dB
●周波数特性:5Hz~370kHz(-3dB)
●SN比:67dB
●入力抵抗:10kΩ(※電源電圧DC6V、8Ω負荷時)
●適合スピーカ:8Ω
●本体サイズ:D40×W40×H21mm(※突起物含む)
※本機は、電源電圧をDC6V以上で使用する場合、IC自体の発熱により最大出力が低下します。また、過大な信号を入力すると最大出力以上の負荷がかかるため、安全領域以上にICが発熱し破損に至りますのでご注意下さい。詳しくは説明書に明記している特性グラフをご参照下さい。

※エレキットストアにて汎用ACアダプター取扱中

製品販売データ(お取引先様向け)

JANコード 4952682102670
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 110 × D 20 × H 210 (mm)
