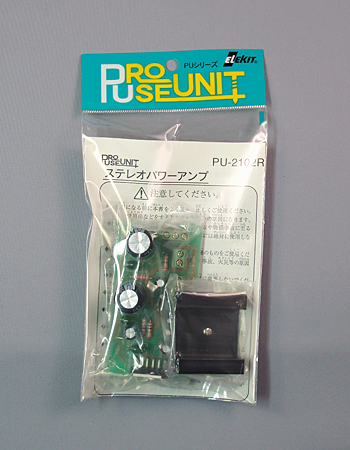

ステレオパワーアンプ [基板完成品] [ PU-2102R ]

ポータブル音楽プレーヤーのスピーカー駆動に便利なユニット

ステレオパワーアンプ [基板完成品] [ PU-2102R ]
製品型番 PU-2102R
販売価格 2,484 円(税込)
[税抜 2,300 円]
はんだ付けなし
工作に必要な工具
ドライバー(プラス)

製品概要

パワーアンプICのTDA2009を使用した、オーディオ用のステレオパワーアンプです。
CDプレーヤーやMDデッキのライン出力信号を接続して、スピーカを鳴らすことができます。
このICは出力ショート保護回路、過負荷保護回路を内蔵していますので安心して使用できます。
本機は最大で10W+10W程度(※1)の出力を得ることができます。

製品仕様

●電源電圧:DC8~28V
●最大出力:5.3W+5.3W(THD=10%)
●最大消費電流:800mA(電源電圧28Vの場合には最大1.3A)
●無信号時消費電流:約54mA
●電圧利得:35dB
●周波数特性:10Hz~130kHz(-3dB)
●SN比:102dB
●入力抵抗:200kΩ(※電源電圧DC18V、8Ω負荷時)
●適合スピーカ:4Ω~8Ω
●付属品:放熱器
●本体サイズ:D48×W96×H42mm(※突起物(放熱器)含む)
※1.電源電圧DC28V、8Ω負荷で、なおかつ付属の放熱器を2℃/W(2mm厚のアルミ板で
面積が500cm2程度)のものに変更した場合
※入力には音量調節用のボリュームとして50kΩの市販品をご利用下さい。
※スピーカーは別売です。

製品販売データ(お取引先様向け)

JANコード 4952682104117
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 110 × D 30 × H 210 (mm)
発売 2006年5月 1日
生産完了 2017年1月26日

サポート

補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
