ミニデジタルアンプ [ PU-2112 ]

高効率デジタルアンプIC採用

ミニデジタルアンプ [ PU-2112 ]
製品型番 PU-2112
販売価格 1,944 円(税込)
[税抜 1,800 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
対象年齢その他一般
はんだ付けなし

製品概要

高効率デジタルアンプIC採用!

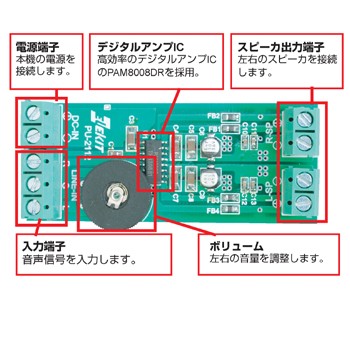

ターミナルブロックやボリュームを実装し、使いやすくなっています。

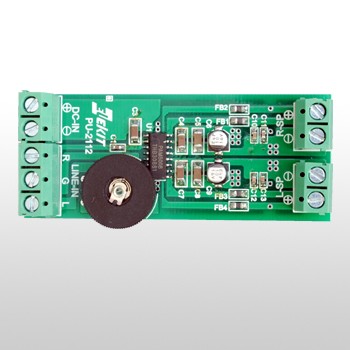

デジタルアンプIC「PAM8008」を使用したパワーアンプです。携帯オーディオプレーヤーなどの音楽をスピーカで聴いたり、自作の小型オーディオ装置に組み込んで使用することができます。音量調節用のボリュームを基板上に実装していますので、電源を用意すればすぐに使用できます。

端子にはターミナルブロックを実装。配線にはんだ付けは必要ありません。最大で2W+2W(電源電圧5.5V、4Ωスピーカ時)の出力を得ることができます。

コンビニなどで売られている"タブレットタイプ清涼菓子"のケースにジャストフィットなサイズ。タブレット菓子のケースを加工して組み込める(※)ので、持ち運びに便利です。説明書には組み込み時に便利な『基板寸法図』を記載しています。

※電源部を除く。ケースにきちんと収めるためには、あらかじめ実装されているターミナルブロックをはずす必要があります。(ケースの加工が必要です)

製品仕様

・電源電圧:DC2.5V~5.5V
・消費電流:
 アイドリング時:約10mA
 最大時:約500mA(電源電圧5.5V-4Ω時)
・最大出力:
 2W+2W(電源電圧5.5V-4Ω負荷時)
 1W+1W(電源電圧5.5V-8Ω負荷時
・適合スピーカ:4Ω~8Ω
・SN比:75dB(IEC)
・周波数特性:30Hz~20kHz
・基板サイズ:66×27mm

製品販売データ(お取引先様向け)

JANコード 4952682106234
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 110 × D 210 × H 30 (mm)
発売 2013年11月 1日

サポート

エレキットドクター料金
※代金引換手数料および、返送料など諸費用込
¥1,200(税込)
お支払い方法:代金引換
補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
