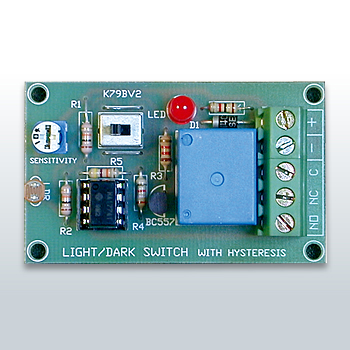

明るさセンサユニット [基板完成品] [ PU-2204 ]

明るさに反応してリレーをON・OFFするユニット

明るさセンサユニット [基板完成品] [ PU-2204 ]
製品型番 PU-2204
販売価格 1,890 円(税込)
[税抜 1,750 円]
はんだ付けなし
工作に必要な工具
ドライバー(プラス)

製品概要

周囲の明るさをキャッチして、リレーをONさせる明るさセンサです。センサにCdSを使用しており、
1)周囲が暗くなるとリレーがONになるモード
2)周囲が明るくなるとリレーがONになるモード
を、基板上のスイッチを切り替えることにより選択することができます。夜になると自動で点灯する外灯など、いろいろな応用が可能です。

製品仕様

●電源電圧:DC8~15V
●消費電流:待機時約1.1mA、動作時約42mA(12V時)
●検出範囲
1)周囲が暗くなるとリレーがONになるモード
    ・約1.5Lx~150Lx
2)周囲が明るくなるとリレーがONになるモード
    ・約8Lx~190Lx
●リレー容量
 抵抗負荷時:15A-120V(AC)10A-28V(DC)
 誘導負荷時:5A-120V(AC)5A-28V(DC)
※リレーの最大容量は上記の通りですが、この基板では電流容量MAX2Aまでです。それ以上流す場合にはリレーの出力端子のはんだ付け部分から直接配線してください。
●本体サイズ:D37×W61×H25mm(※突起物含む)

※エレキットストアにて汎用ACアダプター取扱中

製品販売データ(お取引先様向け)

JANコード 4952682102748
出荷ロット 小梱包:5個入  大梱包:20個入

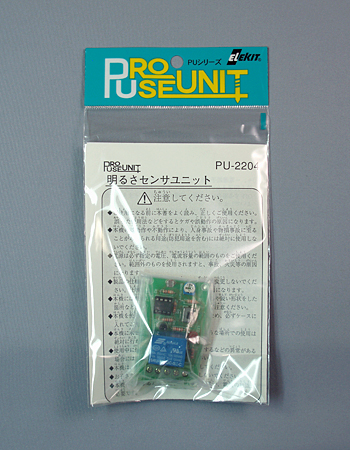

パッケージサイズ W 110 × D 210 × H 30 (mm)

サポート

エレキットドクター料金
※返送料など諸費用込み
(為替)¥1,000(税込)
お支払い方法:郵便為替
補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
