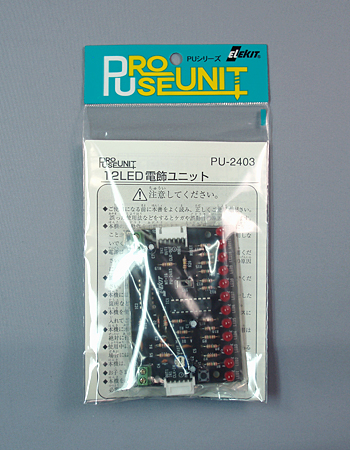

12LED電飾ユニット [基板完成品] [ PU-2403 ]

１２個のLEDが１２パターンで点灯するユニット

12LED電飾ユニット [基板完成品] [ PU-2403 ]
製品型番 PU-2403
参考価格 1,980 円（税込）
［税抜 1,800 円］
はんだ付けなし
工作に必要な工具
ドライバー（プラス）

製品概要

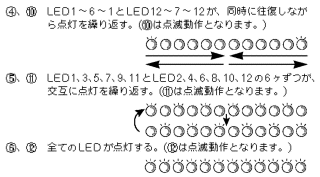

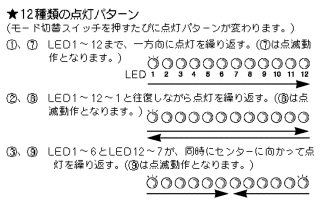

マイコンを利用した12個の発光ダイオードを点灯させる電飾用のユニットです。マイコンには12種類の点灯パターンがメモリされています。また、複数台接続し、同期させること(カスケード接続)も可能ですので、模型、インテリア、クリスマスツリー等に組み込んだり、催事の電飾として効果的な演出が楽しめます。

製品仕様






点灯パターンを動画で見る（1.3MB）Windows Media Playerダウンロードページへ


●電源電圧：DC4.5～5.5V（要安定化）
●消費電流：DC5.0Vの時
　・点灯パターン(1),(2)･･約5mA
　・点灯パターン(3),(4)･･約8mA
　・点灯パターン(5)･･約22mA
　・点灯パターン(6)･･約40mA(最大)
　・点灯パターン(7),(8)･･約3mA
　・点灯パターン(9),(10)･･約5mA
　・点灯パターン(11)･･約13mA
　・点灯パターン(12)･･約19mA
●基板サイズ：63×90×16mm

製品販売データ（お取引先様向け）

JANコード 4952682103219
