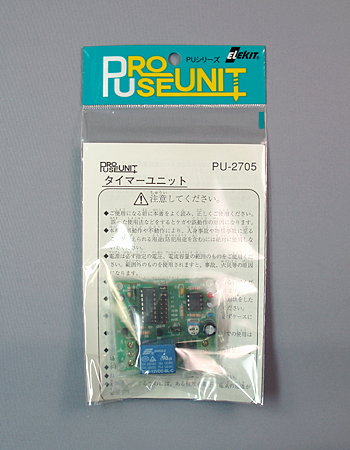

タイマーユニット [基板完成品] [ PU-2705 ]

設定時間でリレーをON・OFF

タイマーユニット [基板完成品] [ PU-2705 ]
製品型番 PU-2705
参考価格 2,145 円(税込)
[税抜 1,950 円]
はんだ付けなし
工作に必要な工具
ドライバー(プラス)

製品概要

8秒~8192秒(約2時間15分)の時間設定が可能なタイマーユニットです。
リレー動作モードは、カウント中はリレーOFF、設定時間になるとONになるモードと、カウント中リレーON、設定時間になるとOFFの2つのモードが選択できます。
※生産完了品

製品仕様

●電源電圧:DC12V(要安定化)
●消費電流
 設定時間後ONモード:カウント中約6mA、カウント完了後約23mA
 設定時間後OFFモード:カウント中約24mA、カウント完了後約5mA
●設定時間:8秒、16秒、32秒、64秒、128秒、256秒、512秒、1024秒、2048秒、4096秒、8192秒、上記11通りの中から選択
●リレー容量
 抵抗負荷時:15A-120V(AC) 10A-28V(DC)
 誘導負荷時:5A-120V(AC) 5A-28V(DC)
●本体サイズ:D53×W58×H20mm(※突起物含む)
※リレーの最大容量は上記の通りですが、この基板では電流容量MAX2Aまでです。
それ以上流す場合にはリレーの出力端子のはんだ付け部分から直接配線して下さい。
