![4チャンネル赤外線リモコン [基板完成品] [ PU-2706 ]](/material/japanese_product_img/PU-2706_1.jpg)

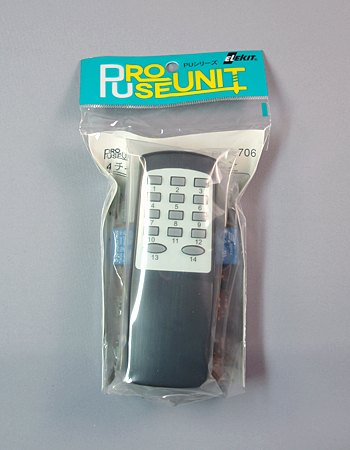

![4チャンネル赤外線リモコン [基板完成品] [ PU-2706 ]](/material/japanese_product_img/PU-2706_pkg.jpg)
| 製品型番 | PU-2706 |
|---|---|
| 参考価格 | 5,280 円（税込） ［税抜 4,800 円］ |
4チャンネルのリレー出力を装備した赤外線方式のリモコンユニットです。
それぞれのリレーは送信機のボタンを押している間だけONになるモーメンタリーモードと､ボタンを押すたびにON､OFFが入れ替わるオルタネートモードを個別に設定することができます。
また､アクティブ“L”の信号を出力する端子も10系統装備していますので､幅広い応用に利用できます。
※生産完了、後継機PU-2706R、2008年1月下旬発売予定
●電源電圧
送信機：単4乾電池2本使用
受信機：DC9～15V
●消費電流
送信機：待機時0mA､送信時平均約5mA
受信機：待機時約14.2mA(12V時)
◆リレー動作時
リレー1個ON：約45mA
リレー2個ON：約74mA
リレー3個ON：約102mA
リレー4個ON：約130mA
●リレー容量
抵抗負荷時：15A-120V(AC) 10A-28V(DC)
誘導負荷時：5A-120V(AC) 5A-28V(DC)
(※リレーの最大容量は上記の通りですが、この基板では電流容量はMAX3Aまでです。それ以上流す場合にはリレーの出力端子のはんだ付け部分から直接配線してください。)
●本体サイズ
送信機：D126.5×W46.5×H22.5(mm)
受信機：D105× W70 × H20(mm) (※突起物含む)
●到達距離：約15m(暗所にて)
●検出範囲角度：上下左右±20°(※周囲の明るさや使用状況により、到達距離、角度は変化します。)
| JANコード | 4952682103240 |
|---|
| エレキットドクター料金 ※返送料など諸費用込み |
(為替)￥2,600（税込） お支払い方法：郵便為替 |
|---|---|
| 補修パーツのご案内 | 組立説明書をご覧ください。 説明書に補修パーツの案内が無い製品につきましては、 こちらよりお問い合わせください。 |
