【生産完了品】

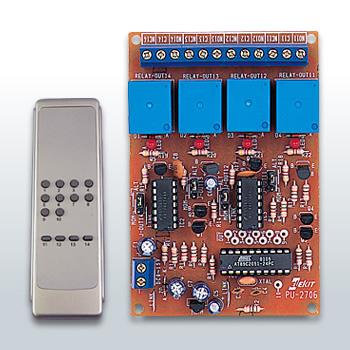

4チャンネル赤外線リモコン [基板完成品] [ PU-2706R ]

リモコンでリレーON・OFFを遠隔操作できるユニット

4チャンネル赤外線リモコン [基板完成品] [ PU-2706R ]
製品型番 PU-2706R
参考価格 5,500 円(税込)
[税抜 5,000 円]
はんだ付けなし
工作に必要な工具
ドライバー(プラス)

製品概要

4チャンネルのリレー出力を装備した赤外線方式のリモコンユニットです。
それぞれのリレーは送信機(リモコン)のボタンを押している間だけONになるモーメンタリーモードと、ボタンを押すたびにON、OFFが入れ替わるオルタネートモードを個別に設定することができます。
また、アクティブ「L」の信号を出力する端子も10系統装備していますので、幅広い応用に利用できます。

※2010年3月 販売完了いたしました。

製品仕様

●電源電圧
 送信機:単4乾電池2本使用
 受信機:DC9~15V
●消費電流
 送信機:待機時0mA、送信時平均約5mA
 受信機:待機時約14.2mA(12V時)
 ◆リレー動作時
 リレー1個ON:約45mA
 リレー2個ON:約74mA
 リレー3個ON:約102mA
 リレー4個ON:約130mA
●リレー容量
 抵抗負荷時:15A-120V(AC) 10A-28V(DC)
 誘導負荷時:5A-120V(AC) 5A-28V(DC)
(※リレーの最大容量は上記の通りですが、この基板では電流容量はMAX3Aまでです。それ以上流す場合にはリレーの出力端子のはんだ付け部分から直接配線してください。)
●本体サイズ
 送信機:D155×W50×H23(mm)
 受信機:D105×W70 ×H20(mm) (※突起物含む)
●到達距離:約15m(暗所にて)
●検出範囲角度:上下左右±20°(※周囲の明るさや使用状況により、到達距離、角度は変化します。)
※2008年2月発売

製品備考

4チャンネル赤外線リモコン(PU-2706)との違いは送信機(リモコン)のみで基板ユニットに変更はございません。
PU-2706とPU-2706Rのリモコンは互換性がございますが、ボタン配置が異なりますのでご注意下さい。

製品販売データ(お取引先様向け)

JANコード 4952682104520
発売 2008年2月 1日
生産完了 2010年3月 1日
