【生産完了品】
FMラジオ　※旧名「FMらじおくん」 [ TK-734R ]

本格派FMラジオキット、はんだ付け工作入門に！

FMラジオ　※旧名「FMらじおくん」 [ TK-734R ]
製品型番 TK-734R
参考価格 2,200 円（税込）
［税抜 2,000 円］
難易度 1 2 3 4 5
工作時間3～4時間程度
対象年齢10歳以上
はんだ付けあり
工作に必要な工具
ドライバー（プラス）,ニッパー,ラジオペンチ,はんだごて

製品概要

FMラジオ用ICを使用した、スーパーへテロダイン方式のFMラジオキットです。専用のICを使用することで電子回路はシンプルな構成ですが、よく聞こえる本格的なFMラジオです。今までのスーパーへテロダイン方式のラジオでは、調整がうまくできていないとうまく受信できないことがありましたが、本機では簡単な調整で放送局を受信することができます。また、受信感度をUPさせるための外部アンテナ端子も装備しています。

2013年4月　FMらじおくん（TK-734)のIC変更により一部回路・部品構成など仕様を変更。
あわせて商品名、型番、パッケージも変更いたします。

新旧仕様の比較については以下をご参照下さい。
TK-734新旧仕様比較表

初心者にうれしい練習セット付き！
はんだ付けの方法をていねいに説明した「はんだ付けトラの巻」と「はんだ付け練習基板」入り。
いきなり製品を作らず事前に練習ができるので、初めてはんだ付けをする方でも安心して取り組めます。

製品仕様

【特徴】
●ラジオ用ICとパワーアンプ用ICを使用したFM専用ラジオキットです。
●受信方式は「スーパーヘテロダイン方式」なので、高感度でよく聞こえます。
●ON/OFFスイッチ付ボリュームや、受信感度UPのための外部アンテナ端子の採用で、使いやすい設計になっています。
●わかりやすい組立説明書と、別冊のはんだ付け解説書「はんだ付けトラの巻」が付いていますので、初めての電子工作でも安心です。

【仕様】
●使用乾電池（別売）：単3×3本
●受信周波数範囲：70MHz～90MHz
●消費電流：動作時平均　約30mA
●基板サイズ：100×100mm（突起物含まず）

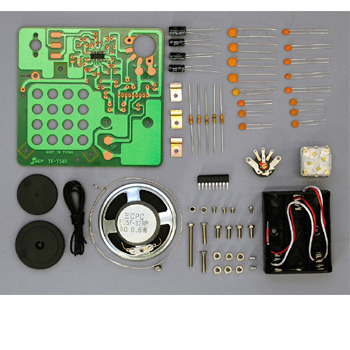

●総部品数：59（うち電子部品数30）
●工作時間の目安：はんだ付け　約2時間

製品販売データ（お取引先様向け）

JANコード 4952682105886
出荷ロット 小梱包：5個入　 大梱包：20個入
パッケージサイズ W 130 × D 200 × H 55 (mm)
発売 2013年4月 1日
生産完了 2015年12月18日

サポート

エレキットドクター料金
※返送料など諸費用込み		 (為替)￥1,600（税込）
お支払い方法：郵便為替
補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
