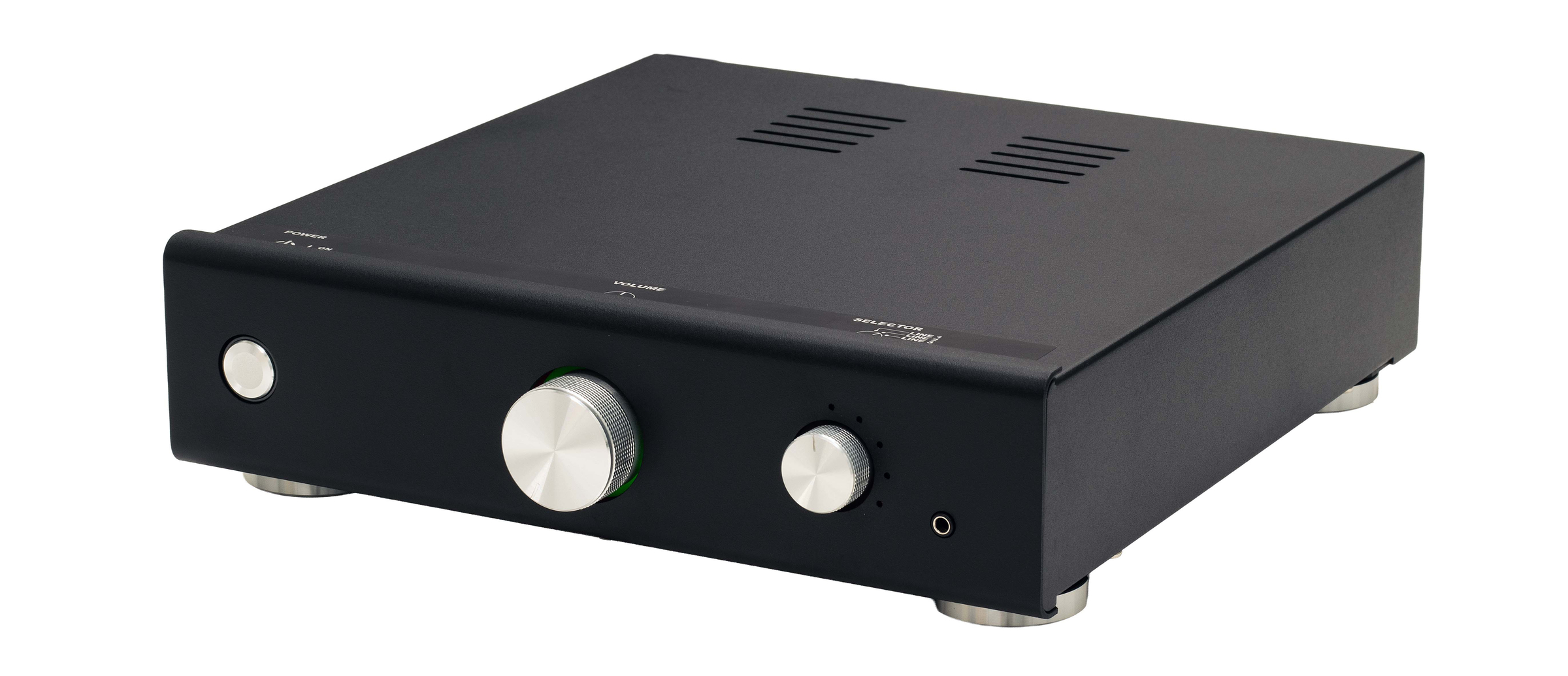

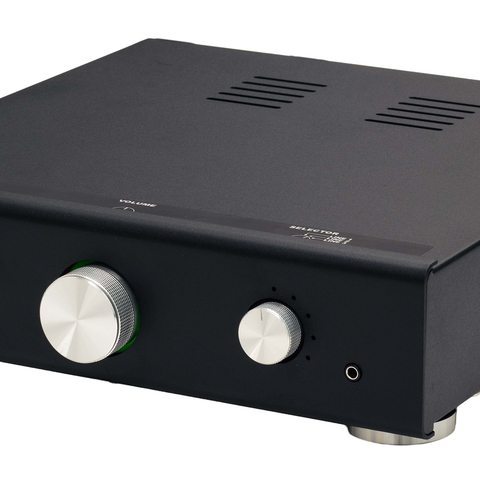

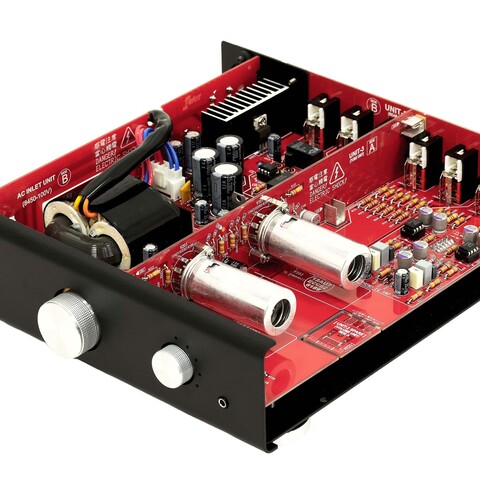

真空管プリアンプキット [ TU-8450 ]

真空管プリアンプキット [ TU-8450 ]
製品型番 TU-8450
参考価格 77,000 円（税込）
［税抜 70,000 円］
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
はんだ付けあり
工作に必要な工具
ドライバー（プラス）,ニッパー,ラジオペンチ,はんだごて

製品概要


8月中旬発売予定

TU-8450はアナログレコードの再生に必要なフォノイコライザーアンプを搭載した真空管プリアンプです。アナログレコードの持つ音の良さを引き出す真空管アンプで、豊かな音楽の楽しみ方を提案いたします。


■フォノイコライザーアンプは素直で滑らかな音質で定評のあるCR型を採用
イコライザーアンプはオペアンプによるCR型を採用。オペアンプはソケットに装着しているため差し替えが可能です。オペアンプの種類により音の表現が変わますので、差し替えによる音の変化をお楽しみいただけます。スイッチの切り替えによりMM型、MC型のカートリッジに対応しています。

■フラットアンプ(ラインアンプ)部は12AU7(ECC82)で構成
12AU7は多くの真空管メーカーで製造されていますので、差し替えて音質の違いをお楽しみいただけます。
現在、12AU7等を保有しておられる方のために真空管が付属していない TU-8450N もございます。

■REC-OUTを搭載
セレクターで選ばれた信号がREC-OUTから出力されます。録音機器への接続や本機のイコライザーアンプの出力を他のアンプで使いたい場合などにお使いください。

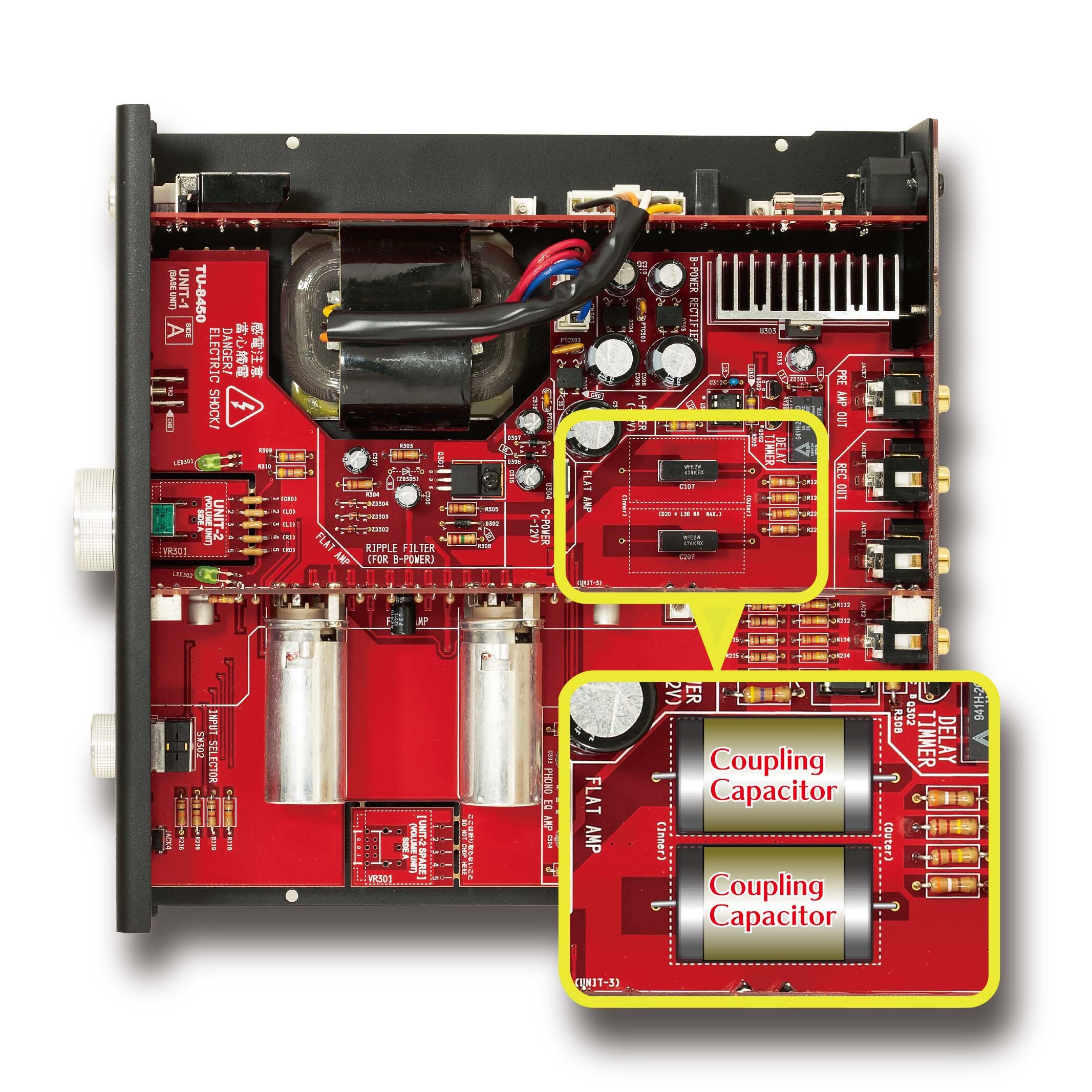

■大型のカップリングコンデンサへの交換が可能
本機では無誘導構造で高周波までカバーするポリプロピレンフィルムコンデンサを採用していますが、お好みの音作りのために大型のカップリングコンデンサに交換される場合、直径20ｍｍ、長さ36ｍｍまでのコンデンサの取り付けができるスペースを確保しています。
耐圧200Ｖ以上、容量0.47μＦ のものをお選びください。

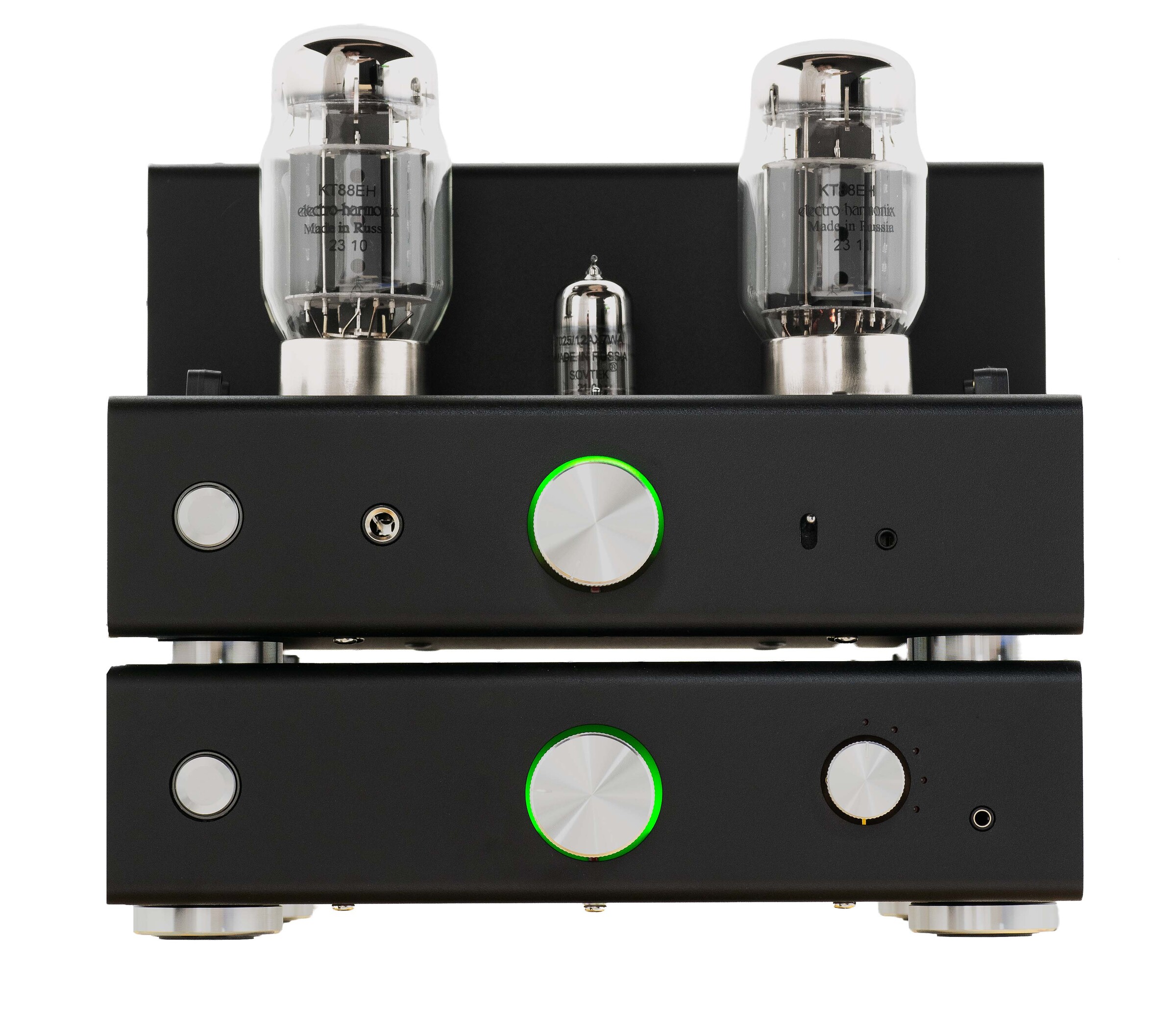

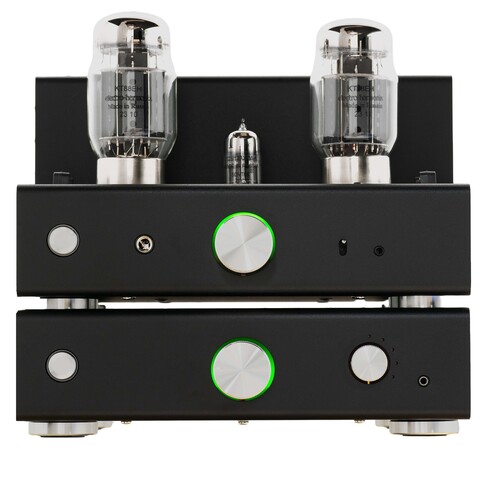

■TU-8400 との組み合わせに最適です

製品仕様

フォノイコライザーアンプ部
[入力抵抗]︓47kΩ（MM時）、100Ω（MC時）
RIAA 偏差：±0.5dB以内 (20Hz～20kHz)
[最大出力電圧]：7V rms (1kHz)
[利得(1kHz)]︓36dB (MM時)、 63dB (MC時)　（1kHz）
[残留ノイズ] ︓20μV (MM時)、 290μV (MC時)　(IHF-A)
[実効出力インピーダンス]：約 500Ω


フラットアンプ部
[入力抵抗] ：50kΩ (LINE 1 ～ 3), 約 10kΩ (LINE 4)
[最大出力電圧]︓17V rms (1kHz)
[最 大 利 得]︓約13.6dB (約4.8倍) ※JP1、JP2を短絡時は 9.5dB (約3倍)
[周波数特性]︓5Hz～200kHz(-3dB)
[残留ノイズ]︓20μV
[実効出力インピーダンス]：約 600Ω


全　体
[使用真空管]：2 x 12AU7（ECC82/E82CC/ECC802/6189 etc）

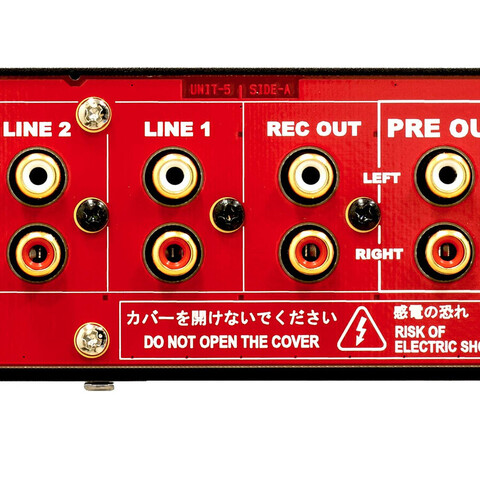

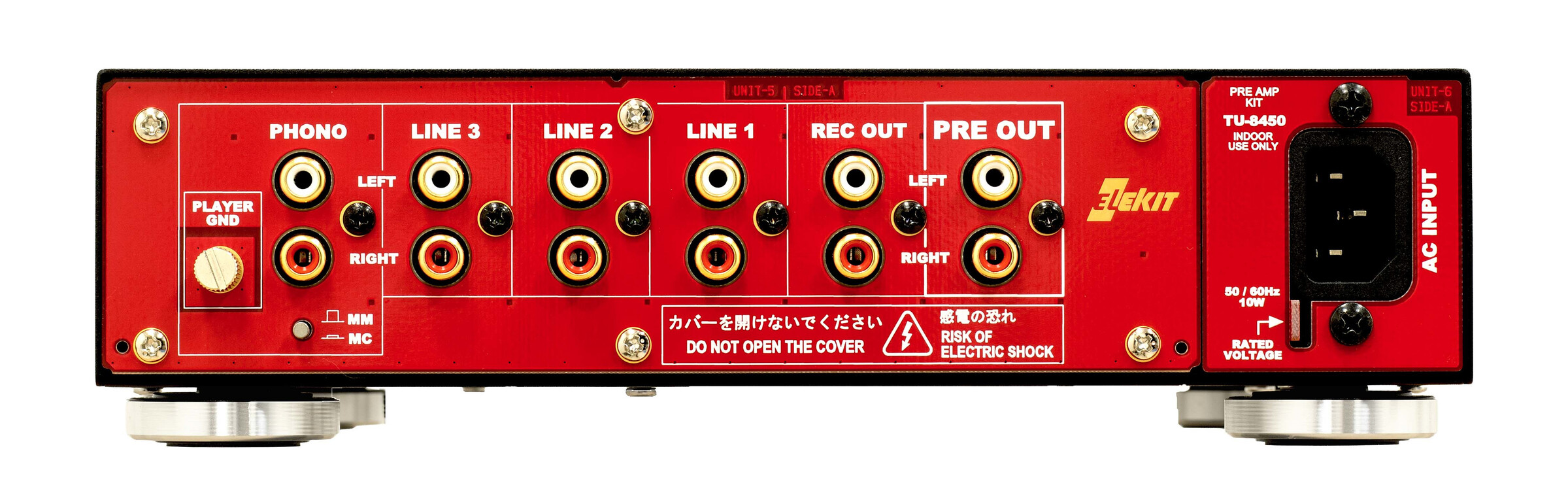

[入出力端子]：PHONO IN︓ RCAジャック
　　　　　　：LINE IN　 ︓ 4系統 LINE1,2,3　: RCAジャック
　　　　　　　　　　　　　　　　　 LINE4 　 : 3.5mmミニジャック(前面)　　　　
REC OUT ︓ RCAジャック 1系統
PRE OUT ︓ RCAジャック 1系統
[電 源 電 圧]：AC 100V （50/60Hz） IEC規格3Pインレット式
[定格消費電力]：10W
[本 体 寸 法]︓W 253 x H 73 x D 272 mm (突起部を含む)
[本 体 重 量]︓約 3kg（完成時、電源コード含まず）

製品資料

TU-8450リーフレット

製品販売データ（お取引先様向け）

JANコード 4952682109099
