6L6GCシングル真空管アンプキット [ TU-8200 ]

「真空管」と「接続方式」による音の違いをこの1台で手軽に堪能

6L6GCシングル真空管アンプキット [ TU-8200 ]
製品型番 TU-8200
販売価格 64,800 円(税込)
[税抜 60,000 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
難易度 1 2 3 4 5
工作時間5~6時間程度
対象年齢その他一般
はんだ付けあり
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はさみ,テープ,六角レンチ,はんだごて

製品概要

パワフルでナチュラルな音質を持つ出力管6L6GCを使ったシングル動作のパワーアンプのキットです。出力管は類似管への差し替えに対応し、さらに挿入中の出力管に対して最適なバイアスに自動でセット。また、出力管の動作モードを簡単に切り替えることができ、この1台で真空管アンプの楽しさを存分に満喫していただける仕様です。

■新機能「アクティブオートバイアス調整機能」搭載
付属の出力管6L6GCの他にKT66、KT88、6550、EL34(6CA7)などが差し替えが可能です。
通常であれば、装着された真空管の能力を十分に引き出すためには、それぞれの真空管にあったバイアス調整が都度必要となりますがTU-8200では装着された真空管に対し、最適なバイアス状態に自動的に調整する新機能「アクティブオートバイアス調整機能」を搭載。これにより、簡単かつ手軽に真空管の能力をフルに引き出した音をお楽しみいただけます。

■3種類の接続方式を手軽に切り替え可能
パワフルな「五極管結線」、繊細な音が特徴の「三極管結線」、両方の良さを兼ね揃えた「ウルトラリニア(UL)結線」、これら3種類の出力管の動作モードを、ショートプラグを差し替えるだけで簡単に行えます。

■FETリップルフィルターを左右独立して装備
B電源には歴代のTUシリーズで培われたFETリップルフィルターを左右独立して装備。電圧管のDC点灯とのコンビでハムノイズを最小限に抑えています。また出力管のトラブルに備え、過大電流時保護回路が付いています。

■ワールドワイド対応の電源トランス
電源トランスの一次側は100V、115V、200V、230Vの4つの電源電圧帯に対応。海外での使用はもちろん、国内の200V電源を利用することも可能です。

■電導ロスが少なく放熱効果の高い、通常より厚い70μmの銅箔のガラスエポキシ基板を採用

■ヘッドホン端子を前面に装備

■パイロットランプの発光色はブルー、グリーンのどちらかお好きな色を選べます

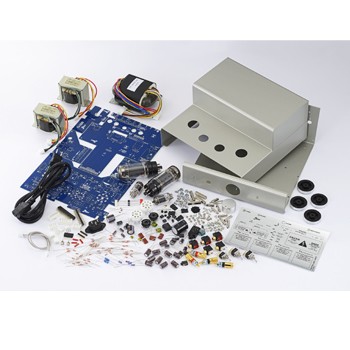

■回路部の大半を基板に実装。基板外との配線もコネクター方式で、はんだ付け初級者でも組み立て易いキットです。

【使用上のご注意】
**TU-8200でのKT120のご使用について**
KT120はKT88等の上位互換球で使用は可能ですが、ヒーター電流がKT88の25%増で消費し、電源の容量に余裕がなくなりますので、トラブルを避けるため長時間の連続使用はできるだけ避けるようにしてください。(とくに夏場の高温時など)
TU-8200の初期ロットの組立説明書には交換可能球にKT120を入れておりましたが、上記理由で現在は記載から外させていただいておりますので、ご了承ください。

製品仕様

・回路構成:
真空管シングル動作ステレオパワーアンプ(信号系は全段真空管構成)
信号系は全段真空管式
ジャンパープラグにて出力管動作モードを切り替え可能:
   UL(ウルトラリニア)結線、五極管結線、三極管結線
アクティブオートバイアス回路搭載
MOSFET式B電源リップルフィルター搭載(左右独立)
出力管過大電流時保護回路搭載(左右独立)

・使用真空管:
[出力管]6L6GC×2本、[電圧増幅管]12AU7(ECC82)×2本
※出力管はEL34(6AC7)、KT88および同等管も使用可能

・定格出力:
8W+8W(6L6GC使用、UL結線時)、
8.2W+8.2W(6L6GC使用、五極管結線時)、
4W+4W(6L6GC使用、三極管結線時)
※いずれも8Ω負荷時

・定格入力:340mV(6L6GC使用 UL接続時)
・残留ノイズ:90μV(IEC WEIGHTING)
・周波数特性:12Hz~50kHz(-3dB)
・適合スピーカ:4~16Ω(4~6.3Ω、8~16Ωのレンジをスイッチにより切り替え)
・適合ヘッドホン:8Ω~1kΩ(ハイインピーダンス品対応、不平衡
・出力端子:
 スピーカ出力:金メッキ仕様バインディングターミナル(バナナプラグ使用可)
 ヘッドホン出力:3極標準(φ6.4mm)ジャック
・ライン入力端子:
 RCAジャック ステレオ 2系統(INPUT1、INPUT2)
 3極ニミ(φ3.5mm)ジャック 1系統(INPUT2側、3極ミニジャック優先)
・電源電圧:AC100V 50/60Hz(IEC規格3Pインレット式)
   ※組立時のはんだ付けにより、115V・200V・230V仕様に変更可能
・消費電力:60W(6L6GC使用時)、85W(KT88に交換時)
・本体寸法:W252×H156×D285mm(付属の真空管装着時、突起部を含む)
・本体重量:約6.6kg (電源コード含まず)

製品販売データ(お取引先様向け)

JANコード 4952682106289
パッケージサイズ W 390 × D 170 × H 280 (mm)
発売 2014年1月 1日
