スーパー流星フラッシャー [ NT-16 ]

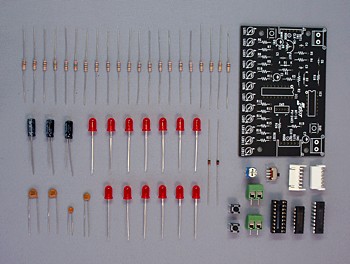

12個のLEDが12パターンで点灯するユニットキット

スーパー流星フラッシャー [ NT-16 ]
製品型番 NT-16
参考価格 1,980 円(税込)
[税抜 1,800 円]
はんだ付けあり
工作に必要な工具
ドライバー(プラス)、ラジオペンチ、ニッパー、はんだごて

製品概要

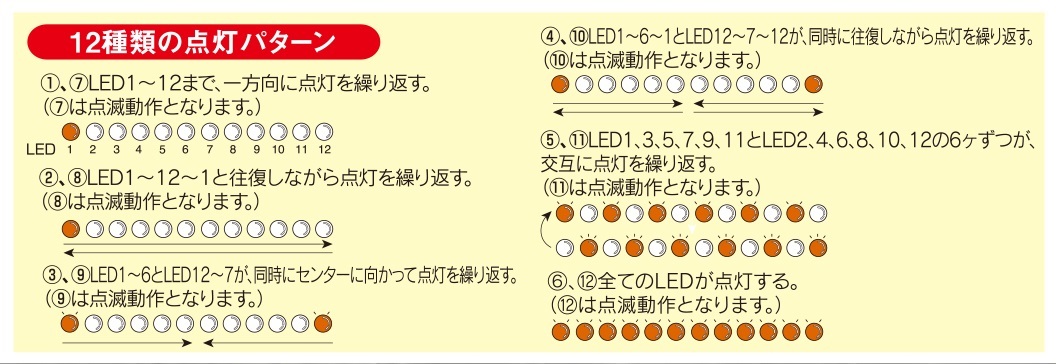

マイコンを利用した12個の発光ダイオードを点灯させる電飾用のキットです。マイコンには12種類の点灯パターン(下図参照)がメモリされています。また、複数台接続し、同期させること(カスケード接続)も可能ですので、模型、インテリア、クリスマスツリー等に組み込んだり、催事の電飾として効果的な演出が楽しめます。
※電源は別途ご準備下さい。


製品仕様

●電源電圧:DC4.5~5.5V(要安定化)
●消費電流:DC5.0Vの時
 ・点灯パターン(1),(2)・・約5mA
 ・点灯パターン(3),(4)・・約8mA
 ・点灯パターン(5)・・約22mA
 ・点灯パターン(6)・・約40mA(最大)
 ・点灯パターン(7),(8)・・約3mA
 ・点灯パターン(9),(10)・・約5mA
 ・点灯パターン(11)・・約13mA
 ・点灯パターン(12)・・約19mA
●基板サイズ:63×90×16mm(完成時)

製品販売データ(お取引先様向け)

JANコード 4952682103202
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 100 × D 20 × H 190 (mm)
生産完了 2016年9月 1日

サポート

エレキットドクター料金
※返送料など諸費用込み
(為替)¥1,000(税込)
お支払い方法:郵便為替
補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
