ベビー・アンプ [ PS-3238 ]

乾電池で使えるパワーアンプキット

ベビー・アンプ [ PS-3238 ]
製品型番 PS-3238
販売価格 1,296 円(税込)
[税抜 1,200 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
対象年齢その他一般
はんだ付けあり

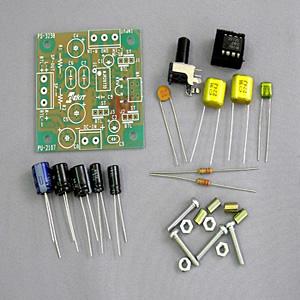

部品点数26点
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて

製品概要

パワーアンプ専用IC「NJM2073D」を使用したパワーアンプキット。
電源電圧範囲が1.8V~15Vと広いうえ、消費電流が少ないので乾電池での使用に最適です。
また、基板上のジャンパー線の接続の仕方により、本機1台でステレオ・モノラルのどちらでも使用できます。
ポータブルオーディオプレーヤーのスピーカーアンプや、機器組み込み用のアンプとしてご利用ください。

製品仕様

●電源電圧範囲: DC1.8V~15V
●最大出力電力(THD=10%):
 950mW×2(電源電圧9V、8Ω負荷、ステレオ時)
 950mW(電源電圧6V、8Ω負荷、BTL(モノラル)時)
●最大消費電流: 340mA(電源電圧9V、8Ω、ステレオ時)
●適合スピーカー: 4Ω~32Ω
●SN比: 78dB(IEC)
●周波数特性: 50Hz~135kHz(8Ω負荷・ステレオ時)
●入力抵抗: 約45kΩ
●アイドリング電流: 約7.5mA
●サイズ: W62×D50×H15mm(完成時、突起部含む)


ステレオ時

負荷

16Ω

32Ω

最大電圧範囲※

1.8~6V

1.8~9V

1.8~12V

1.8~15V

最大出力電力
(THD=10%)

500mW×2
(電源電圧6V時)

950mW×2
(電源電圧9V時)

1W×2
(電源電圧12V時)

900mW×2
(電源電圧15V時)

最大消費電流

350mA

340mA

250mA

160mA

BTL(モノラル)時

負荷

16Ω

32Ω

最大電圧範囲※

1.8~4.5V

1.8~6V

1.8~9V

1.8~12V

最大出力電力
(THD=10%)

550mW
(電源電圧4.5V時)

950mW
(電源電圧6V時)

1.5W
(電源電圧9V時)

2W
(電源電圧12V時)

最大消費電流

360mA

240mA

310mA

260mA



※最大出力近くで使用する場合には、接続する負荷のインピーダンスにより、加えることのできる最大電源電圧が決まっています。この場合に、最大電源電圧以上を加えると、ICが破損する場合がありますのでご注意ください。

製品備考

PS-3238で使用されているICのメーカーが発行するデータシートへのリンクです。
http://semicon.njr.co.jp/njr/hp/fileDownloadMedia.do?_mediaId=1385

製品資料

PS-3238回路図 PS-3238の回路図です。
BTLってなんだ!? PS-3238、PS-3239はステレオ動作とBTL(モノラル)動作を選ぶことができるようになっています。また、PS-3246はBTL動作でスピーカを鳴らします。ところで、BTLってなんなのでしょう?ステレオの時の動作とどう違うのでしょう?ここではBTLのしくみと注意点をまとめてみました。
アンプの配線にはオキテがあります オーディオアンプを作るとき、「配線に注意しないとノイズや発振など、トラブルの原因になるぞ!」って聞いたことありませんか?なぜ、注意が必要なのか、そして失敗しない配線方法を解説します。
ポータブルオーディオプレイヤー用のオリジナルアンプを作ろう! ベビー・アンプ(PS-3238)を使用して、ポータブルオーディオプレーヤー用のスピーカーを作ってみましょう。スピーカーのハウジングにボトルガムのケースを利用した、「リサイクルスピーカー・アンプ」に仕上げてみました!

製品販売データ(お取引先様向け)

JANコード 4952682104711
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 100 × D 15 × H 190 (mm)
発売 2008年7月 1日
