リレー付き人体感知センサー [ PS-3241 ]

人の気配を逃さない!

リレー付き人体感知センサー [ PS-3241 ]
製品型番 PS-3241
販売価格 3,024 円(税込)
[税抜 2,800 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
対象年齢その他一般
はんだ付けあり

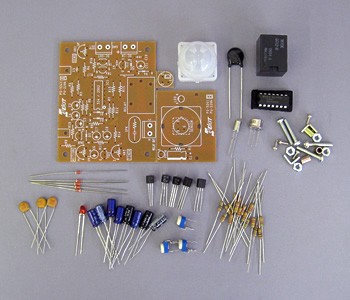

部品点数65点
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて

製品概要

人体が発する赤外線をキャッチすることで人の有無を判断するセンサー。センサーが反応すると、基板上のリレーがONとなり、外部に接続した電球などの電気機器をコントロールすることが可能。また、周囲の明るさを判断する光センサーを搭載しておりますので、「周囲の明るい昼間には接続した電灯を点けず、暗くなった夜だけ点灯させる」という使い方も可能。外部機器を動作させるリレーはタイマー動作になっており、ONした後に自動でOFF。このタイマーは更新型なので、リレーがOFFになる前にセンサーが反応するとタイマー時間が延長され、人がいる間はリレーをONにしておくことができます。

※このセンサーは、人などが動いた時の赤外線の変化を検出しますので、センサーの前でじっとしていた場合など、赤外線の変化が小さい時は、センサーが検出しない場合があります。
また、センサーの特性上、人以外の動物や車など赤外線を発するものにも反応します。

製品仕様

●電源電圧範囲: DC9V~13V(安定化不要)
●消費電流: 待機時:約5mA 動作時:約40mA(最大)
●検出範囲: 約1m~5m(可変)
●検出角度: 上下左右±20°(90%)
●タイマー設定時間/約1秒~35秒(可変:更新型)
●リレー接点容量/最大3Aー100V(AC) 3Aー28V(DC)
●サイズ: W75×D80×H36mm(完成時、突起部含む)
 周囲明るさ検出機能付き
 オープンコレクタ出力付き
 サージアブソーバ付き

製品備考

PS-3241、PS-3242、PS-3243、PS-3244で使用されているサージアブソーバのデータシートへのリンクです。
※本機で使用しているサージアブソーバはERZV10D221です。
http://industrial.panasonic.com/www-data/pdf/AWA0000/AWA0000CJ2.pdf

PS-3241で使用されているIC(OP-AMP:324)のデータシートへのリンクです。。
http://semicon.njr.co.jp/jpn/PDF/NJM324_J.pdf

PS-3241で使用されている赤外線センサーのデータシートへのリンクです。
※本機で使用しているセンサーはRE200Bです。
http://www.nicera.co.jp/pro/ip/pdf/pdfip001.pdf

製品資料

リレーってなに? 本機には、外部の電源機器をコントロールするため「リレー」を搭載しています。センサー回路などにはよくリレーが使用されていますが、リレーっていったいどんな役割をする部品なのでしょう?
電源のおはなし 電子回路を働かせるときに絶対必要なもの、それは何でしょう?答えはカンタンですね。そう、「電源」です。ひと口に電源といっても色々なものがあります。直流電源・交流電源・安定化電源などなど・・・。ちょっと電源についてお話ししましょう。
addpage_file93.pdf PS-3241の回路図です。
いらっしゃいませセンサーを作ろう! リレー付き人体感知センサー(PS-3241)を使用して、人が通ると「いらっしゃいませ!」とスピーカーから声が出るメッセージ発生センサー装置を作ってみよう。

製品販売データ(お取引先様向け)

JANコード 4952682104858
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 100 × D 25 × H 190 (mm)
発売 2008年10月 1日
