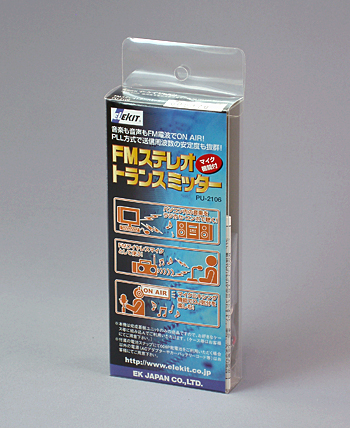

FMステレオトランスミッター[基板完成品] [ PU-2106 ]

音楽も音声もFM電波でON AIR!高音質ユニット

FMステレオトランスミッター[基板完成品] [ PU-2106 ]
製品型番 PU-2106
参考価格 4,180 円(税込)
[税抜 3,800 円]
はんだ付けなし
工作に必要な工具
ドライバー(プラス)

製品概要

PLL(Phase Locked Loop)方式を採用、送信周波数が極めて安定なFMステレオ送信ユニット。
送信周波数は14chの中から選択。コアとなるICは高音質のBH1416Fを採用。
ポータブル音楽プレーヤーなどの音楽を電波で飛ばすことはもちろん、マイクとライン入力のミキシング機能も搭載。
簡易DJやアナウンスも可能。FMワイヤレスマイクとして利用することができます。
※生産完了品

製品仕様

【本機の特長】
●PLL(Phase Locked Loop)方式を採用、送信周波数が極めて安定なFMステレオ送信ユニット。
●送信可能な周波数は14チャンネルの中から選択。
●コアになるICは高音質で定評のあるBH1416Fを採用。
●ポータブル音楽プレイヤーなどの音を電波で飛ばすことはもちろん、マイクとライン入力のミキシング機能も搭載。簡易DJやアナウンスも可能。外部マイク端子付。
●シンプルなワイヤレスマイクとしても利用できるよう、送信モードをモノラルに切り替えることもできる。

【仕様】
●電源電圧/DC7~25V
●消費電流/約30mA
●乾電池の場合の電池寿命(20℃)/006P(角形)アルカリで連続10時間程度、単三アルカリ6本(9V)で連続60時間程度
●送信可能周波数(MHz)/ 76.8 77.0 77.2 77.4 77.6 77.8 78.0 88.0 88.2 88.4 88.6 88.8 89.0 89.2 の14ch(PLL方式)
●送信モード/ステレオ、モノラル切替可能
●実用距離/障害物がない場所で20~30m。(微弱電波仕様)
●入力端子/ライン入力ジャックおよび並列接続のラインモニタ用予備ジャック、外部マイクジャック(いずれもφ3.5mmステレオミニプラグ用)
●マイク(モノラル)搭載、ライン/マイク独立ボリューム
●対応外部マイク/モノラルマイク(モノラルプラグ仕様、パソコン用3極プラグ仕様 接続可能)、ステレオマイク(3極プラグ仕様、ステレオで送信可能)でローインピーダンスのコンデンサマイクまたはダイナミックマイク(インピーダンス 200Ω~10kΩ程度)。コンデンサマイクは、プラグインパワー方式でも電池内蔵方式のものでも使用可能。
●本体サイズ/D88×W68×H24(mm)突起部含む
●付属品/006P電池スナップ、ビニルコード(アンテナ用)
2005年12月9日発売

※本機は完成基板ユニットのみの商品ですので、お好きなケース等に組み込んでご利用いただけます。(タカチ電機工業製のGH型電池ボックス付ケース GH-135P(G・B)にフィットします(要加工)。
※付属の電池スナップにて006P乾電池をご利用いただく場合以外の電源(ACアダプターやカーバッテリーコード等)はお客様にてご用意下さい。
※接続用のコードは機器に合わせて別途ご準備下さい。

製品販売データ(お取引先様向け)

JANコード 4952682103967
発売 2005年12月 1日
