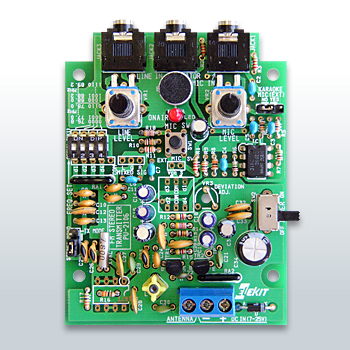

FMステレオトランスミッター(PU-2106)のLINE入力のインピーダンスと最大入力電圧を教えていただきたいのですが?

FMステレオトランスミッター(PU-2106)のLINE入力のインピーダンスは、約10kΩです。 LINEボリュームで調整できるため、最大入力電圧はボリュームの耐電圧(あるいは 耐電力)ということになりますので10V程度あっても大丈夫です。 LINEボリュームをいっぱいに上げた状態では約150mVで100%デビエーションになる のですが、ICにはリミッター回路が内蔵されておりますので、実際にはそれをかなりオーバー してもあまり過変調にならないようになっております。
