40%スプリット × センターポインティング。

フルキーボードから数字や記号キーを削ぎ落とした、40%サイズのキーボード組み立てキットです。
一般的なキーボードと同じロースタッガード配列なので、普通のキーボードをお使いの方も違和感なく使用できます。
数字や記号は「Modifier」キーとの組み合わせで簡単に入力でき、慣れれば高速かつ正確なタイピングを実現します。

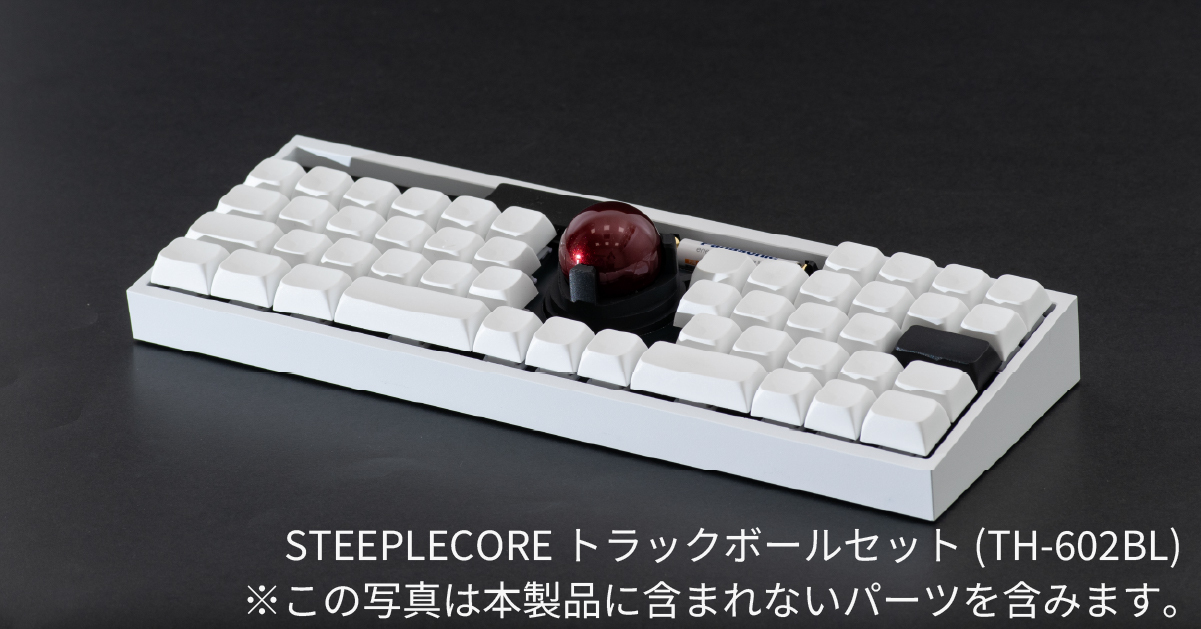

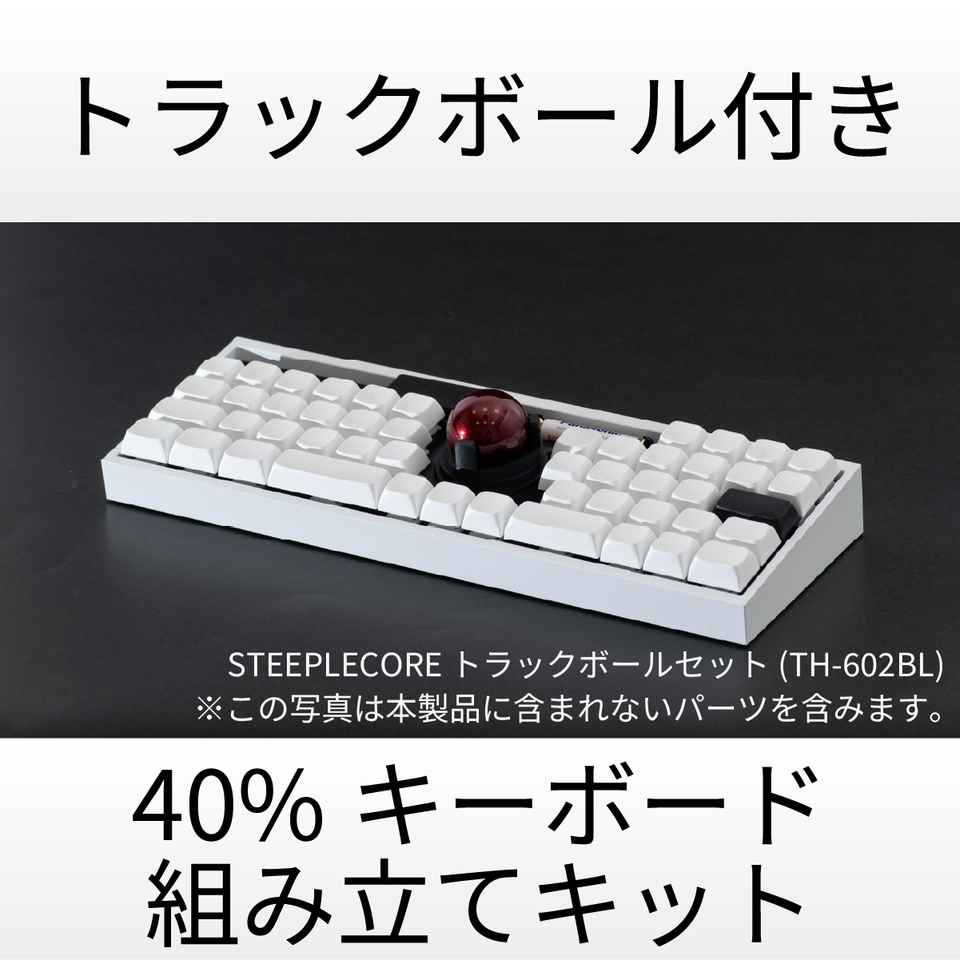

STEEPLECORE トラックボールセット(TH-602BL) JAN:4952682109471

STEEPLECORE本体とトラックボールモジュールのセットです。

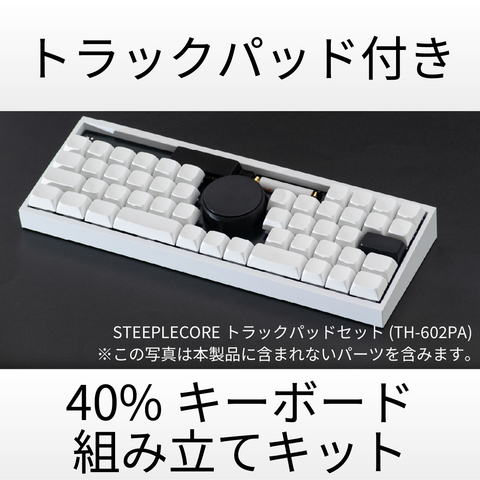

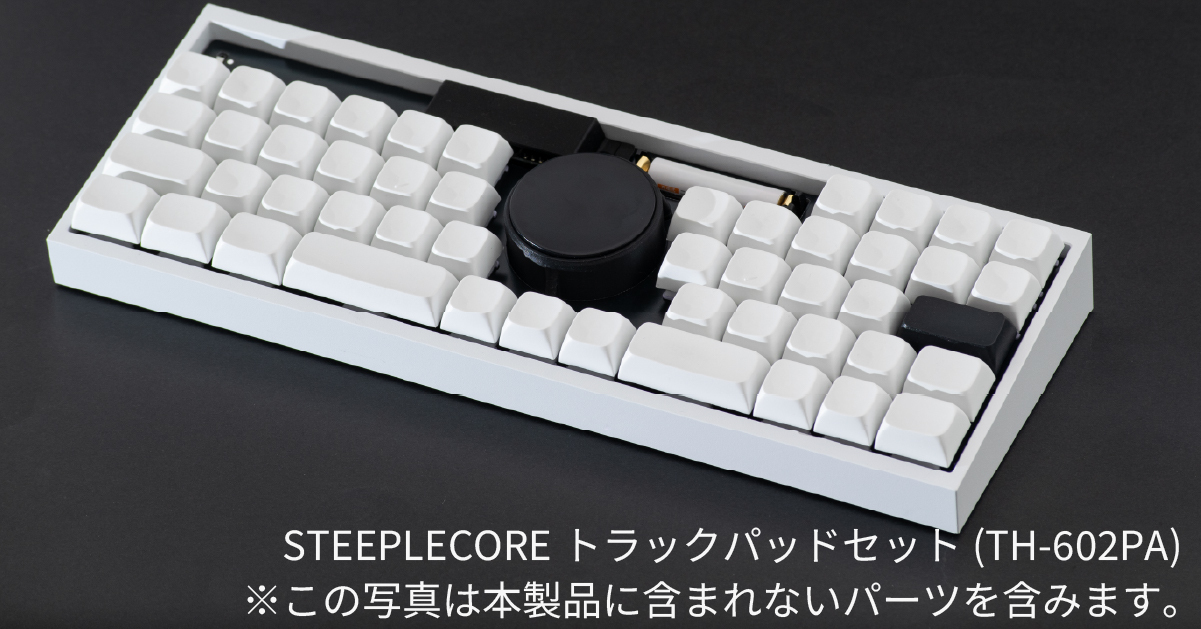

STEEPLECORE トラックパッドセット(TH-602PA) JAN:4952682109488

STEEPLECORE本体とトラックパッドモジュールのセットです。

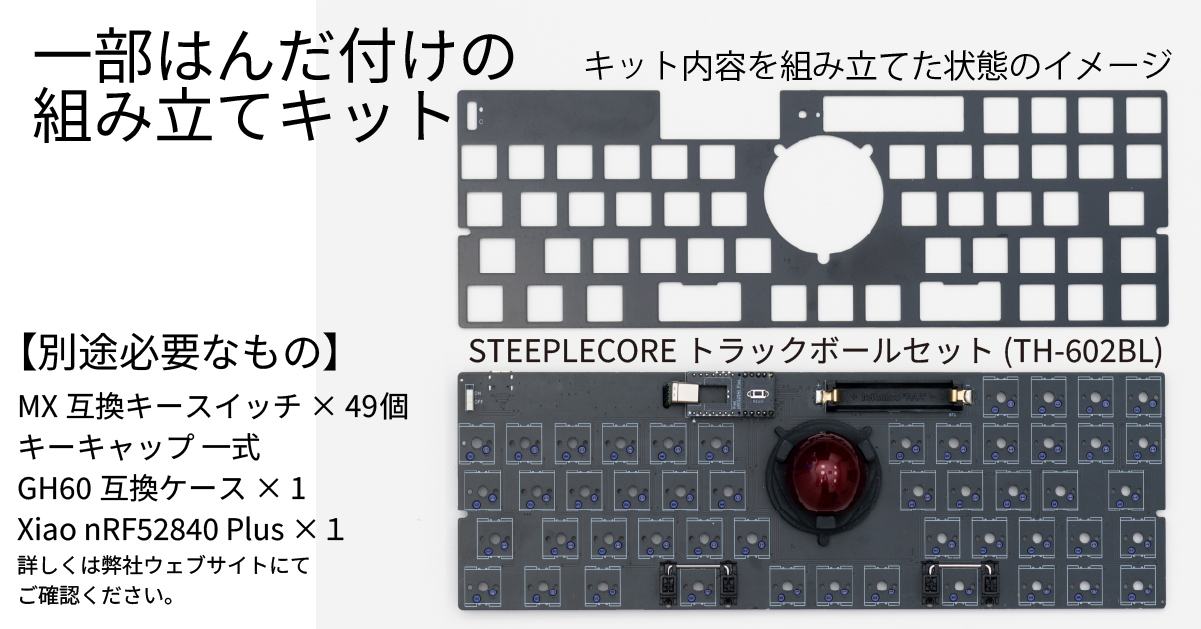

本製品は組み立てキットです。

キーボードとして使用するためには、本製品以外に部品を揃える必要があります。
本ページ下部に記載しているお客様でご用意が必要なものをご確認ください。

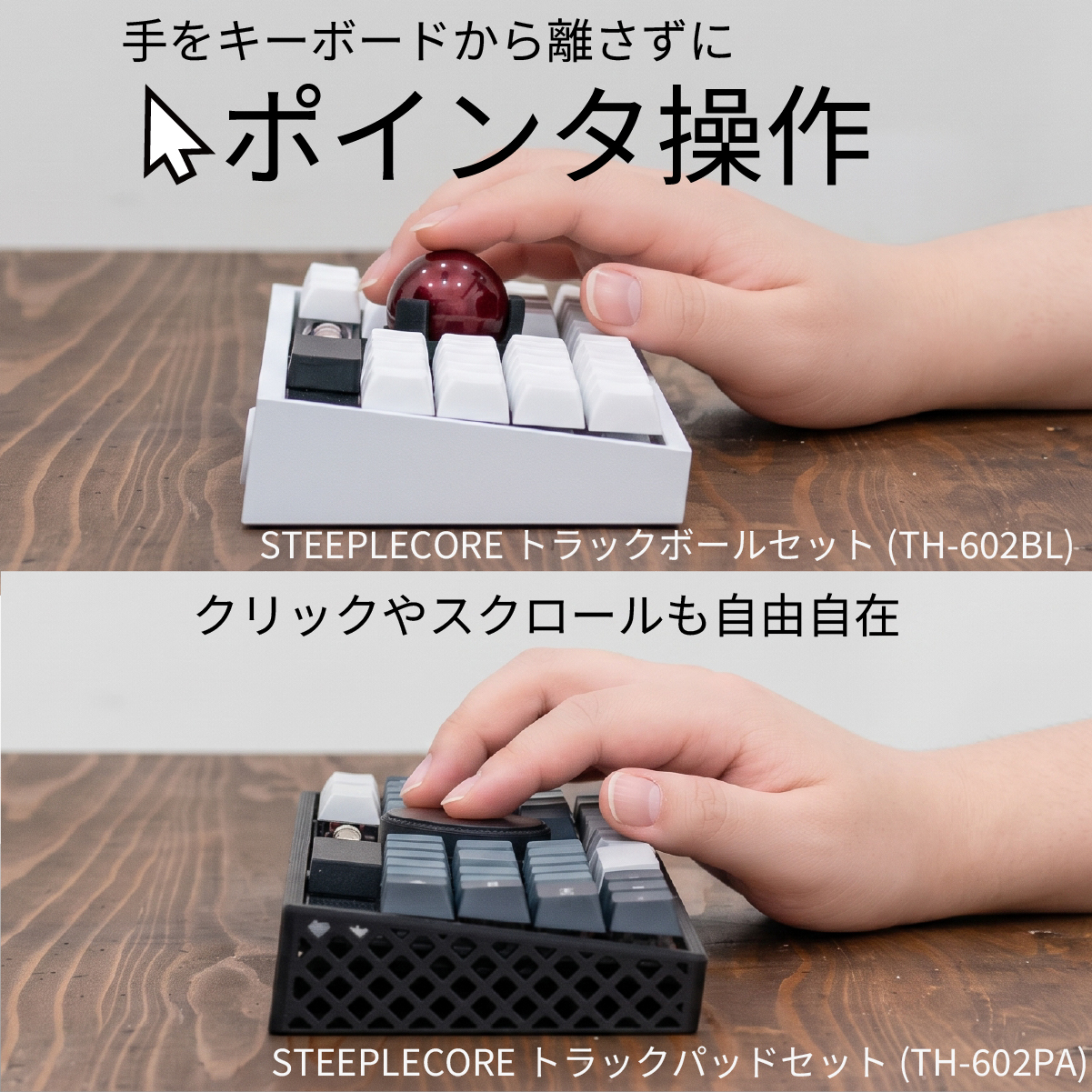

中央のポインティングデバイスは2タイプ用意しました。

指先を少し伸ばすだけで操作でき、タイピング中のマウスポインタ操作が快適です。
マウスボタンは自由に割り当てられますが、標準状態ではポインティングデバイスの真下にある3キーがそれぞれ左クリック・中クリック・右クリックに割り当てられています。

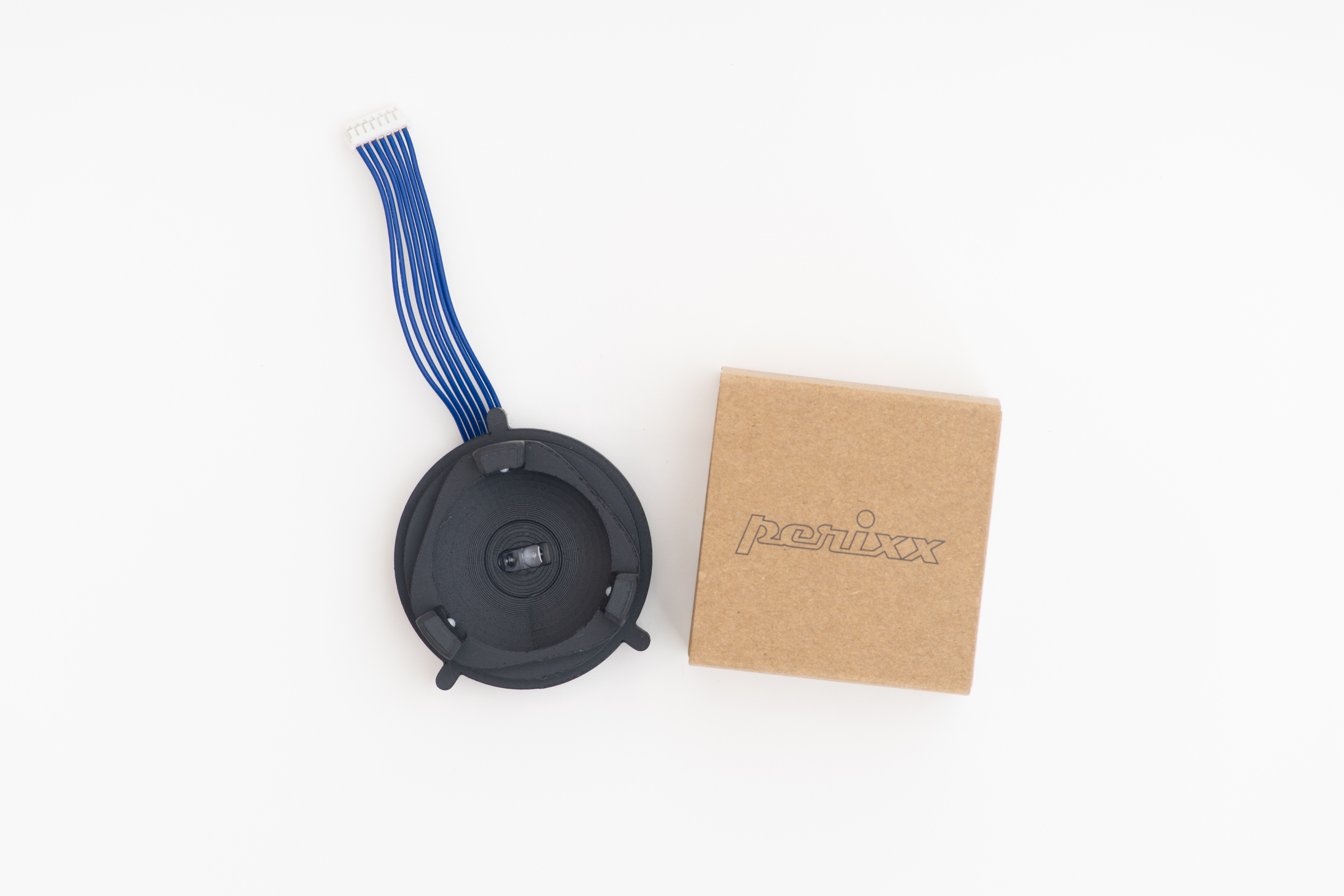

トラックボールモジュール

34mmの中玉トラックボールです。
セラミックボール3点支持のベーシックな構成で、なめらかに動きます。
市販の同径ボールと交換することも可能です。
※すべてのボールについて動作を保証することはできません。自己責任で交換をお楽しみください。

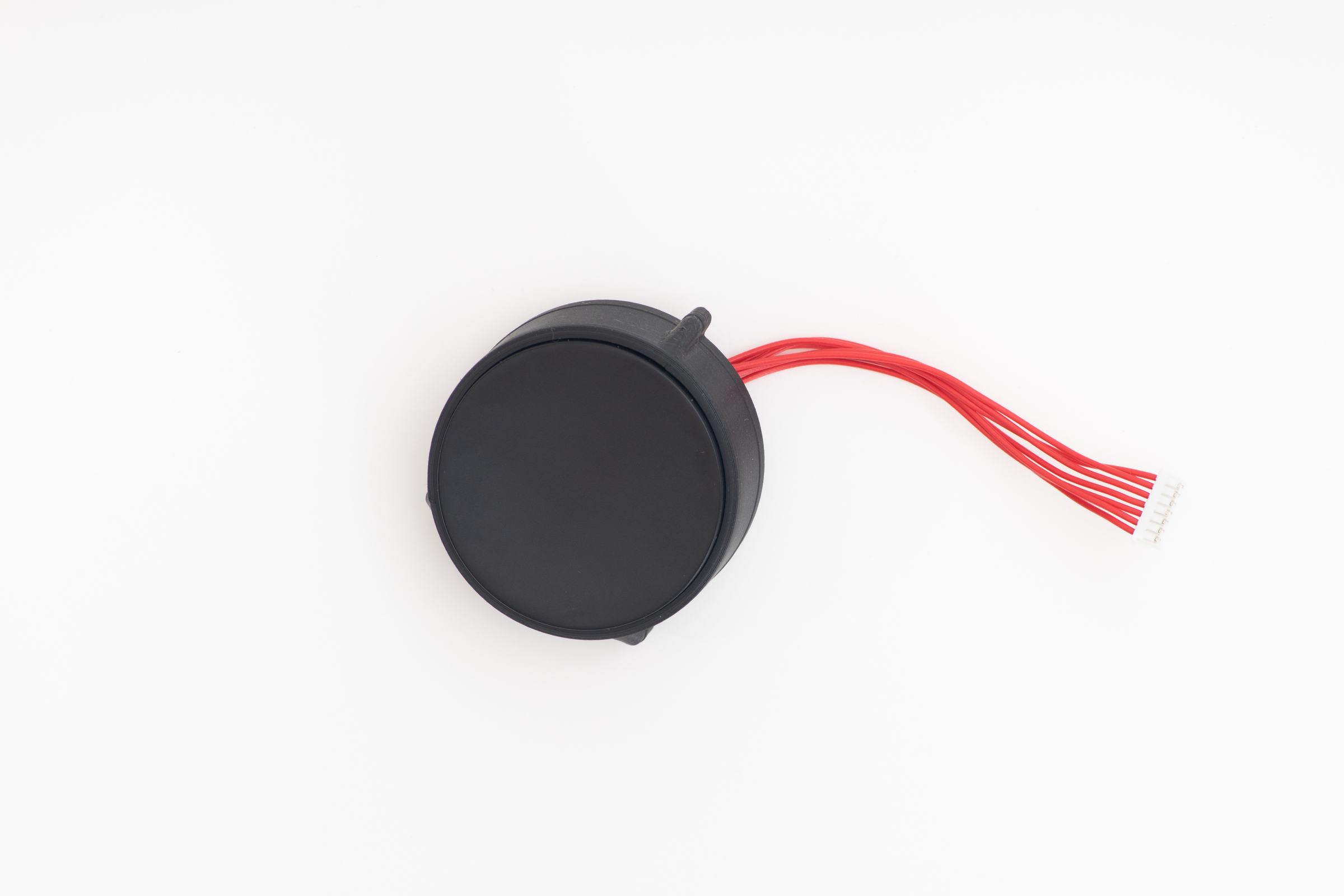

トラックパッドモジュール

40mmの円形トラックパッドです。
ノートパソコン等で慣れ親しんだ操作感を楽しめます。
※標準状態ではマウスポインタ移動のみサポートします。タップによるクリックなどは専用のドライバをお探しの上、自己責任で改造されてください。

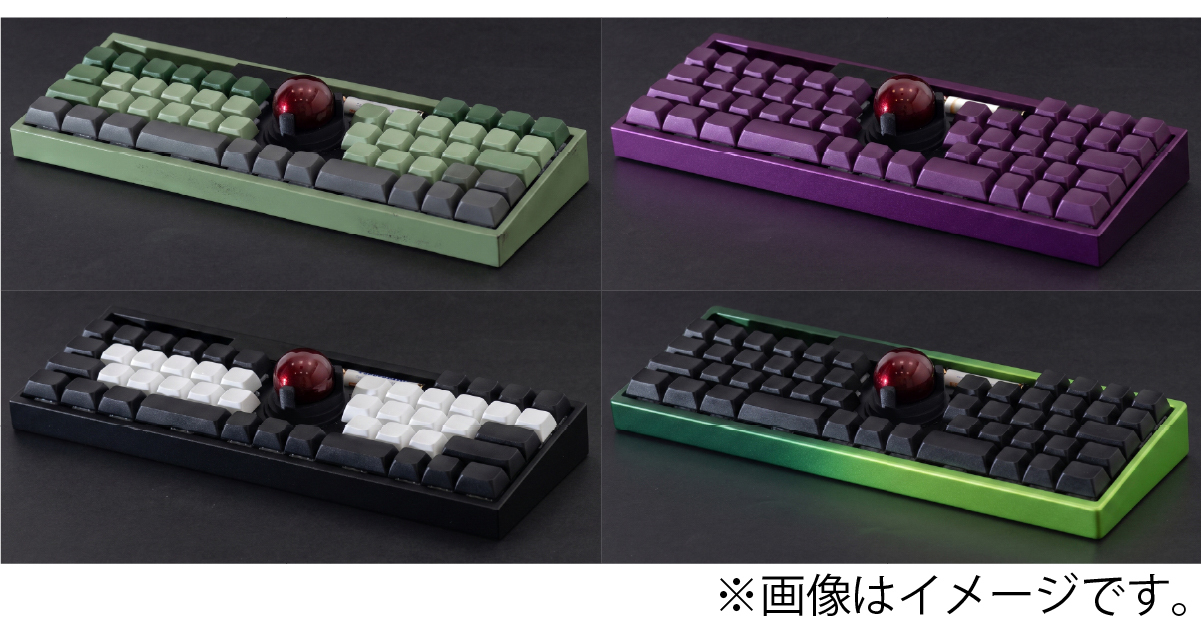

GH60互換サイズの自由なカスタマイズ

自作キーボードの世界で広く知られる、GH60互換サイズを採用しました。
本商品にはケースが付属しませんので、お好みでケースをご用意ください。
ケースの素材や設計によって様々な打鍵感を楽しめるほか、キーキャップと組み合わせることで見た目の印象が大きく変わります。
ぜひ自分好みの組み合わせを見つけてください。

ケースへの取り付けについて

本商品はレイアウトの都合上、GH60系のキーボードで一般的なケースボトムマウントはできません。
基板上の左右端にはネジ穴を設けていますが、ネジ2点留めによる完璧なセットは難しいです。
その代わり、GEON X NUXROS KeySnapを同梱しております。
KeySnapはケース側面にフィットするシリコン製のパーツで、簡単かつ強力に基板を保持できます。

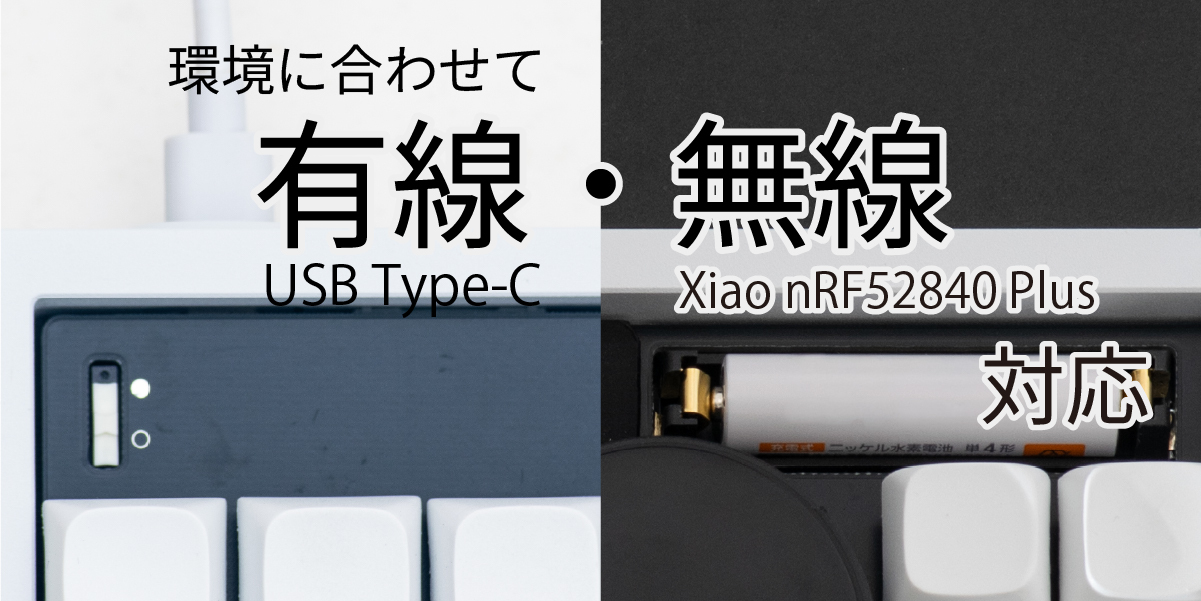

有線・無線の両方に対応

有線の場合はUSBケーブルを挿して接続します。
無線の場合は単4乾電池を1本使用します。

お客様でご用意が必要なもの

① BLEモジュール　Seeed Studio社「 XIAO nRF52840 Plus」・・・1コ

唯一はんだ付けが必要なパーツです。
市販のものをご用意ください。エレキットストアや弊社グループの遊舎工房などでお求めいただけます。
詳しい説明や組み立て方についてはビルドガイドを参照ください。

※BLEモジュールの取り付けにははんだ付けが必要です。はんだ付けの道具もご用意ください。

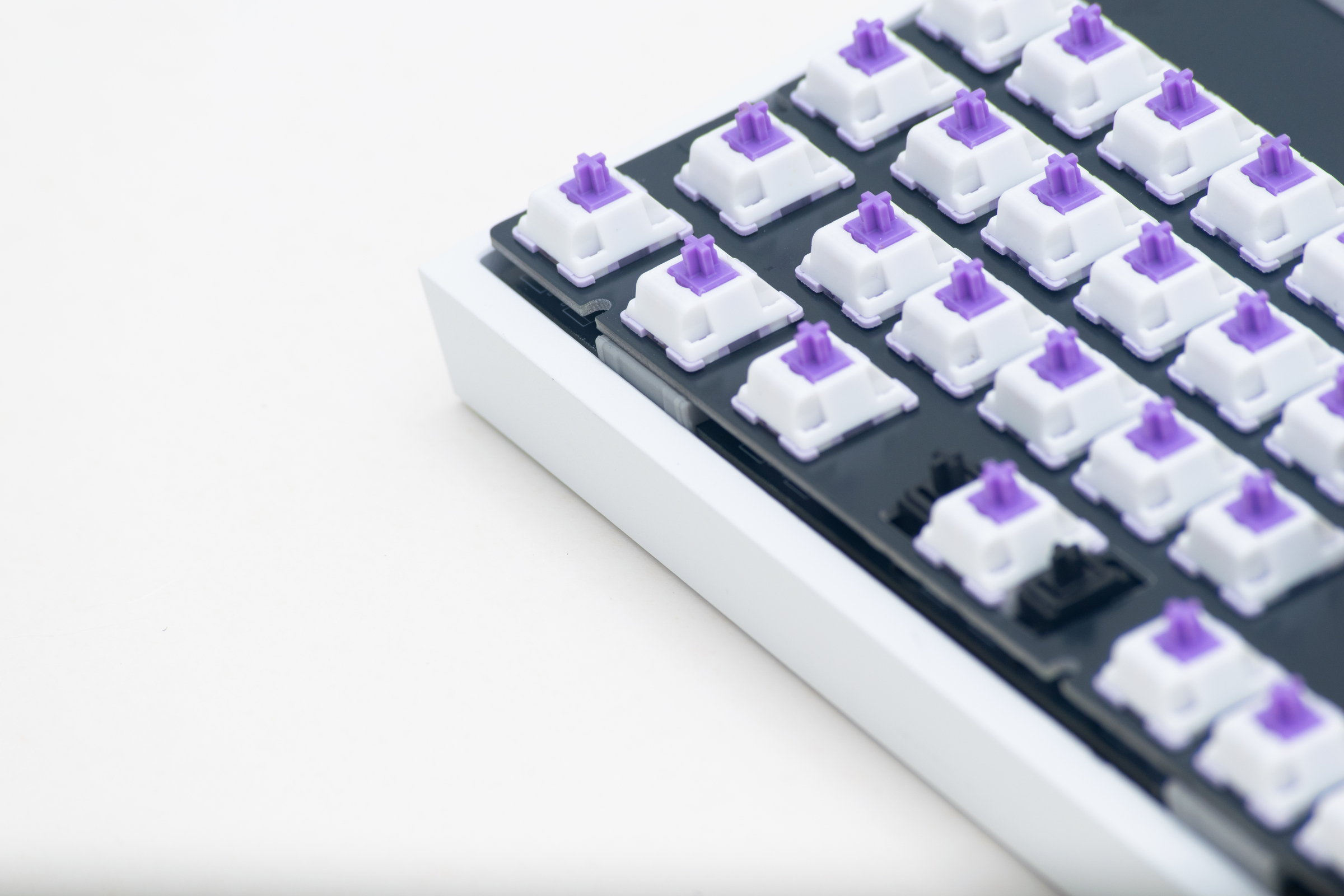

② キースイッチ　MX(互換)スイッチ・・・49コ

③ キーキャップ　MX(互換)のもの・・・1U×39コ、1.25U×6コ、1.75U×2コ、2.25U×1コ、2.75U×1コ

　※一般的なキーキャップセットでは、以下のキーが該当します。
　　1.25U：スペースの左右にあるAltやCtrl、Super、Fnなど。
　　1.75U：Aの左にあるCtrlやCaps Lockなど。セットにはCaps Lockひとつだけが入っている場合があるので注意してください。
　　2.25U：Enterや左Shift。無刻印が同梱されてるセットもあります。
　　2.75U：右Shift。無刻印が同梱されてるセットもあります。

④ USBケーブルType-C・・・1本　※データ通信ができるものを準備してください。

⑤ 単4形乾電池・・・１コ　※ニッケル水素充電池も使用できます。

電源回路の都合上、バッテリー残量の通知は使用できません。
電池は通常利用で約1ヶ月ほど使用できることを確認していますが、
使用環境や使用する電池によって差が出ます。

⑥ ケース　GH60互換60%ケース （TOFU60 Reduxなど） ・・・１コ

市販のGH60互換ケースをご用意ください。
コネクタの高さが4mmあるため、スタンドオフの高さが4mm以上あると安心です。
厚みの参考:キーソケット 約2mm USB-Cコネクタ 約3mmです。コネクタの厚み分が掘り込んであるようなケースは使用できない可能性があります。
サンプルで使用しているTofu60 Reduxケースはスタンドオフの高さが約3mmですが、使用できています。
なおプラスチック製の薄いケースは、KeySnapの反発力に負けてケースが歪みます。金属製のものをご用意いただくのが安心です。

①はエレキットストアでご購入いただけます。
エレキットストアはこちら

組み立てガイド

組み立てについては以下のページで解説しております。パーツのご購入についても、組み立てガイドにてご案内しております。
https://www.elekit.co.jp/pages/TH-602-guide.php

その他のお問い合わせ先

エレキット公式サイトのお問い合わせフォームよりご連絡ください。
https://www.elekit.co.jp/contact/

修理についてのご案内

どうしても組み立てができないとき、有償で組み立て、動作チェックを行う公式サービスがございます。こちらのページをご確認の上、お問い合わせください。
https://www.elekit.co.jp/support/doctor.php
