らじおくん(AMラジオ) [ TK-728 ]

ストレート受信方式採用

らじおくん(AMラジオ) [ TK-728 ]
製品型番 TK-728
販売価格 2,052 円(税込)
[税抜 1,900 円]
難易度 1 2 3 4 5
工作時間2〜3時間程度
対象年齢10歳以上
はんだ付けあり
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,接着剤,はんだごて

製品概要

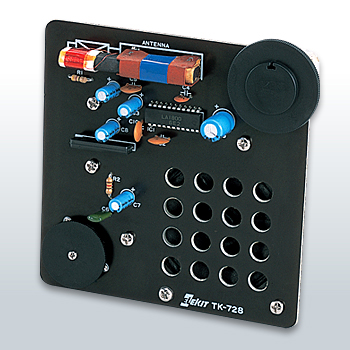

ラジオ用ICとパワーアンプ用ICを使用した、AM専用ラジオキットです。
受信方法に、ストレート方式を採用しているため、感度の微調整が一切不要となり、大変作りやすくなっています。

※AMらじおくんは、組み立て後の感度調整を必要としない方式(ストレート方式)を採用しているため、放送局から遠いなど、電波の弱い地域では放送をうまく受信できないことがあります。

2012年10月 IC変更により一部回路・部品構成など仕様を変更のため販売完了。

後継品のサイトはこちらです。
AMラジオ(TK-728R)

新旧仕様の比較については「製品資料」をご参照下さい。


製品仕様

【このキットの特徴】
●ラジオ用ICとパワーアンプ用ICを使用したAM専用ラジオキットです。
●ラジオの受信方式は、ストレート方式を使用していますので、感度の微調整が一切不要です。
●ON/OFFスイッチ付きボリュームや、50mmバーアンテナの採用などにより、使いやすい設計になっています。
●わかりやすい組立説明書と別冊のはんだ付けの解説書「はんだ付けトラの巻」が付いていますので、はじめての電子工作でも安心です。
●組立説明書には、役立つ「ラジオのはなし」も掲載されています。

【仕様】
●使用乾電池(別売):単3×2本
●消費電流:平均約27mA
●受信周波数範囲:530kHz~1650kHz
●受信方式:ストレート方式
●使用半導体:IC 2個
●基板サイズ:100×100mm
●総部品数:44(うち電子部品数20)

製品資料

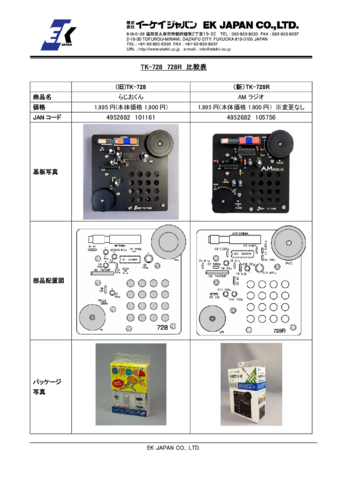

TK-728新旧仕様比較表 TK-728 728R 比較表

製品販売データ(お取引先様向け)

JANコード 4952682101161
生産完了 2012年10月 1日

サポート

補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
