ヘッドホンアンプ(TG-5882、TU-882)にスピーカーを接続する方法を教えてください。

TG-5882、TU-882はヘッドホン専用のアンプですが、小音量(200mW)でよければスピーカーにつないで音を出すこともできます。

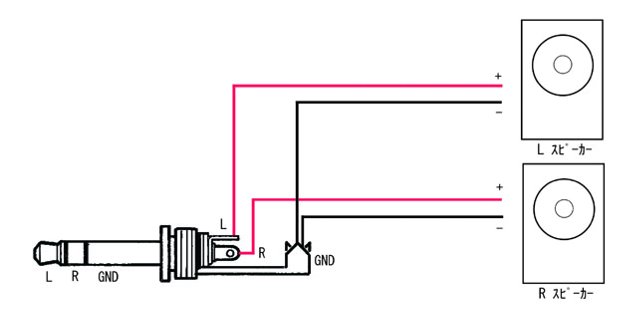

スピーカー用の端子はありませんのでステレオミニプラグまたはステレオ標準プラグを使い、下図のようにコードをはんだ付けし左右のスピーカーに接続してください。

スピーカーコードは少し太めになりますのでステレオ標準プラグの方がはんだ付けは楽になります。 また、プラグのL、Rの取り出し端子はプラグによって違いますので確認してください。

ステレオミニプラグの場合ヘッドホンジャックのローインピーダンス用のジャックに、ステレオ標準プラグの場合は標準ジャックに差し込みインピーダンス切り替えスイッチをLOWに切り替えてご使用ください。
