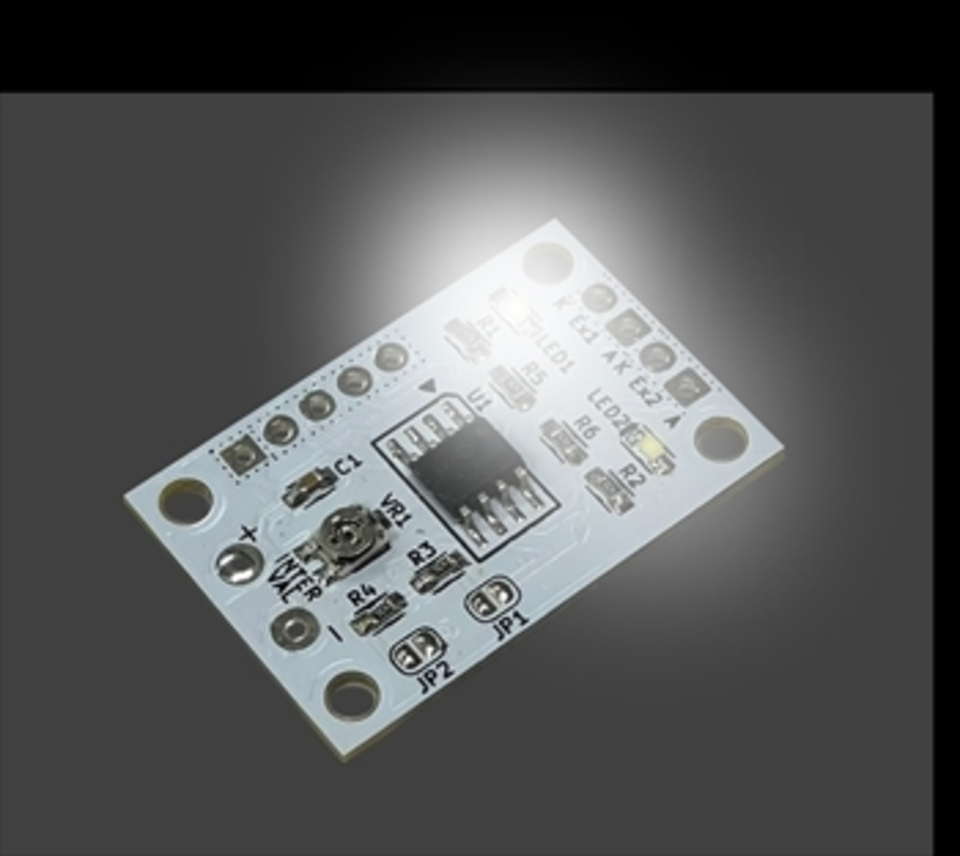

①ピカッピカッと点滅②ジワーっと点滅③調光④切れかけ電球風のランダム点灯の4つのモードから1つをジャンパーの設定で選びます。
点滅間隔を0.5～2秒の範囲で基板上の半固定抵抗で調節可能です。LED拡張端子付きで2個のLEDを追加できます。
また別売のLK-ST5やLK-ST6の制御信号としても利用できます。
●2コのLEDが選んだモードで交互に点滅
●ボリュームで点滅間隔を調節可能
●8ピンの表面実装ICのはんだ付けに挑戦
【 用意しましょう 】 はんだ付けに必要なもの
・ ピンセット（先が細いもの。）
・ フラックス（プリント基板用のもので無洗浄タイプのものに限る。）
・ φ1 ～ 0.6mm程度のはんだ
・ こて先が細いはんだごて はんだごてについて 詳しくはこちら
（ ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。）
・ はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
【 LEDを追加する 】

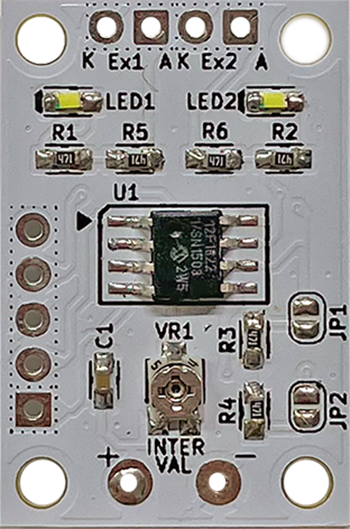

Ex1～Ex2の端子にLEDを追加できます。Kの表示がある方がLEDのK側です。
別売のコード付きチップLED、AP-L21～AP-L25とも簡単に接続できます。
くわしくはこちらから ＞＞： LK-ST7_LEDを追加する.pdf

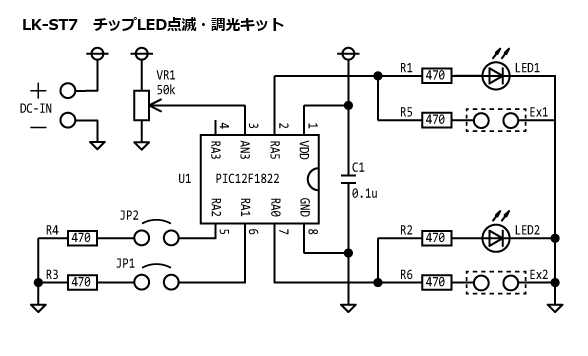

【LK-ST7 回路図 】
電源／3.5 V ～ 5 V
基板サイズ／ 30 × 20 mm
点滅間隔／約 0.5 ～ 2 秒
消費電流／6 mA

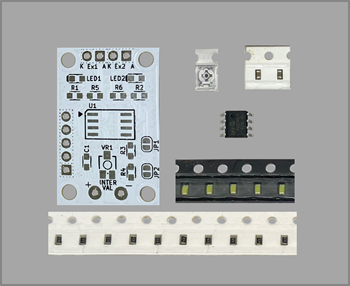

■部品サイズ
抵抗：1608mm
LED：1608mm 白
IC：SOIC8
コンデンサ1608mm
半固定抵抗：3mm型
| 価格 | オープン |
