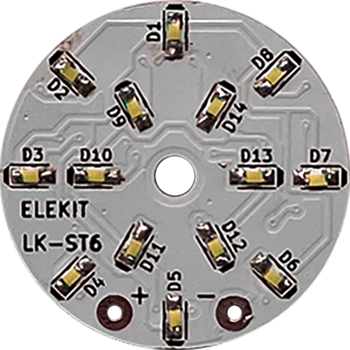

LED14個を配置した円形のLED基板です。別売のドーナツ形基板(LK-ST5)の穴にピッタリのサイズで接続して大きな円にすることも可能です。
別売のLK-ST4やLK-ST7と接続して、内側6個と外側8個のLEDのON/OFFをそれぞれ別に制御可能です。
(接続の詳しい方法は当社ウェブサイトでご確認ください。）
●14コのLEDを配置したライトモジュール
●内側外側のLEDをそれぞれON/OFF可能にする拡張端子付き
【 用意しましょう 】 はんだ付けに必要なもの
・ ピンセット（先が細いもの。）
・ フラックス（プリント基板用のもので無洗浄タイプのものに限る。）
・ φ1 ～ 0.6mm程度のはんだ
・ こて先が細いはんだごて はんだごてについて 詳しくはこちら
（ ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。）
・ はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
【 LK-ST6の内側と外側のLEDをそれぞれ制御する 】
基板の一部を改造し、別売のLK-ST4やLK-ST7、LK-ST9と接続して、外側のLEDと内側のLEDを別々にON/OFFするこができます。
・LK-ST4・LK-ST7で制御する
くわしくはこちらから ＞＞： LK-ST6_内側と外側でそれぞれ制御.pdf
・LK-ST9で制御する
くわしくはこちらから ＞＞： LK-ST9_LK-ST5とLK-ST6を制御.pdf
【 LK-ST5と組み合わせて大きな円形のLEDモジュールを作る 】
基板裏側のパッドを利⽤して簡単にLK-ST5とLK-ST6を組み合わせて大きな円形のライトを作ることができます。
くわしくはこちらから ＞＞： LK-ST5とLK-ST6で大きな円形.pdf

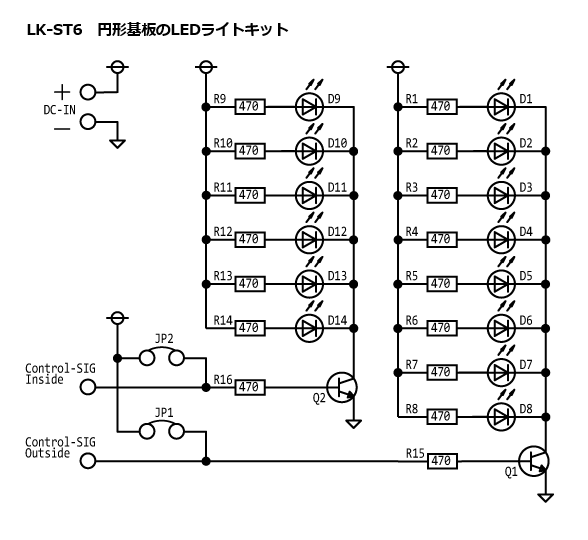

【 ST-LK6 回路図 】
電源／3.5 V ～ 5 V
基板サイズ／ 直径25 mmの円形
消費電流／ 70 mA
■部品サイズ
抵抗：1608mm
LED：1608mm 白
ランジスタ：TO-236
| 価格 | オープン |
