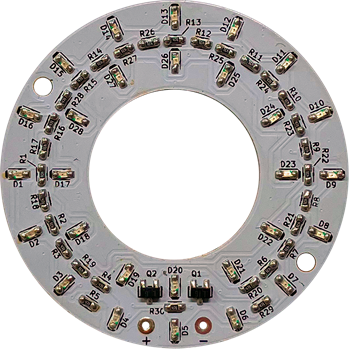

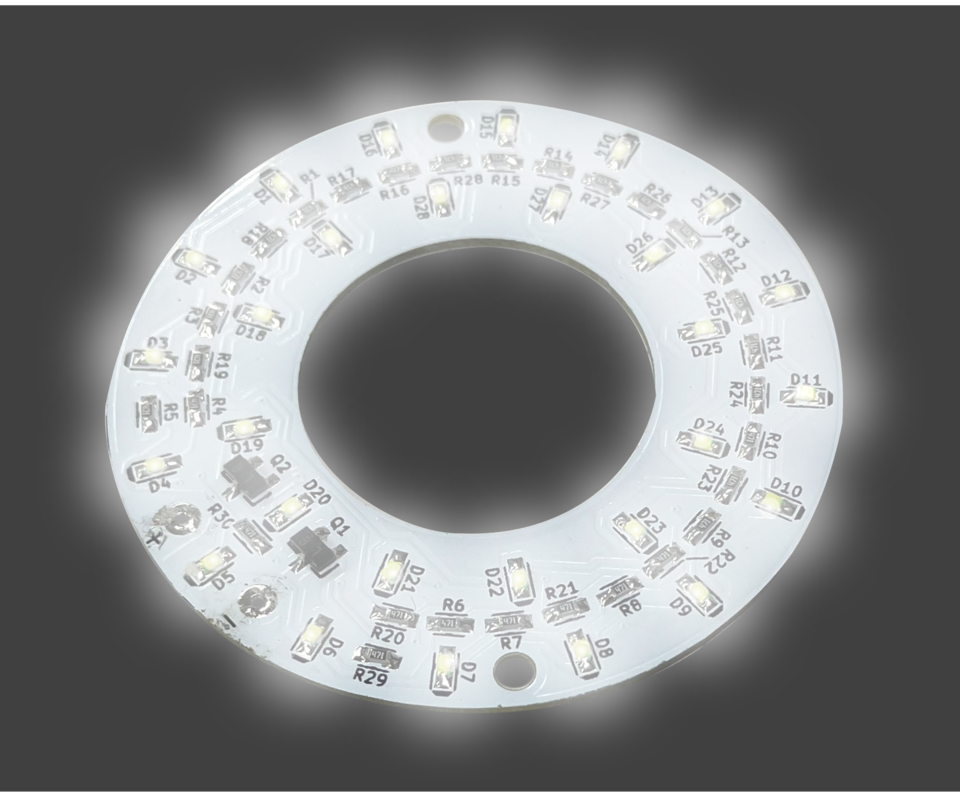

2重の円状にLED28個を配置したドーナツ形の基板です。
内側の穴は別売の円形基板(LK-ST6)にピッタリのサイズで接続して大きな円にすることも可能です。
別売のLK-ST4やLK-ST7と接続して内側16個と外側12個のLEDのON/OFFをそれぞれ別に制御可能です。
(接続の詳しい方法は当社ウェブサイトでご確認ください。）
●28コのLEDを配置したライトモジュール
●内側外側のLEDをそれぞれON/OFF可能にする拡張端子付き
【 用意しましょう 】 はんだ付けに必要なもの
・ ピンセット（先が細いもの。）
・ フラックス（プリント基板用のもので無洗浄タイプのものに限る。）
・ φ1 ～ 0.6mm程度のはんだ
・ こて先が細いはんだごて はんだごてについて 詳しくはこちら
（ ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。）
・ はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
【 LEDを制御する 】
基板の一部を改造し、別売のLK-ST4やLK-ST7、LK-ST9と接続して、外側のLEDと内側のLEDを別々にON/OFFするこができます。
・LK-ST4・LK-ST7で制御する。
くわしくはこちらから ＞＞： LK-ST5_内側と外側でそれぞれ制御.pdf
・LK-ST9で制御する。
くわしくはこちらから ＞＞： LK-ST9_LK-ST5とLK-ST6を制御.pdf
【 LK-ST6を組み合わせて大きな円形のLEDモジュールを作る 】
基板裏側のパッドを利⽤して簡単にLK-ST5とLK-ST6を組み合わせて大きな円形のライトを作ることができます。
くわしくはこちらから ＞＞： LK-ST5とLK-ST6で大きな円形.pdf

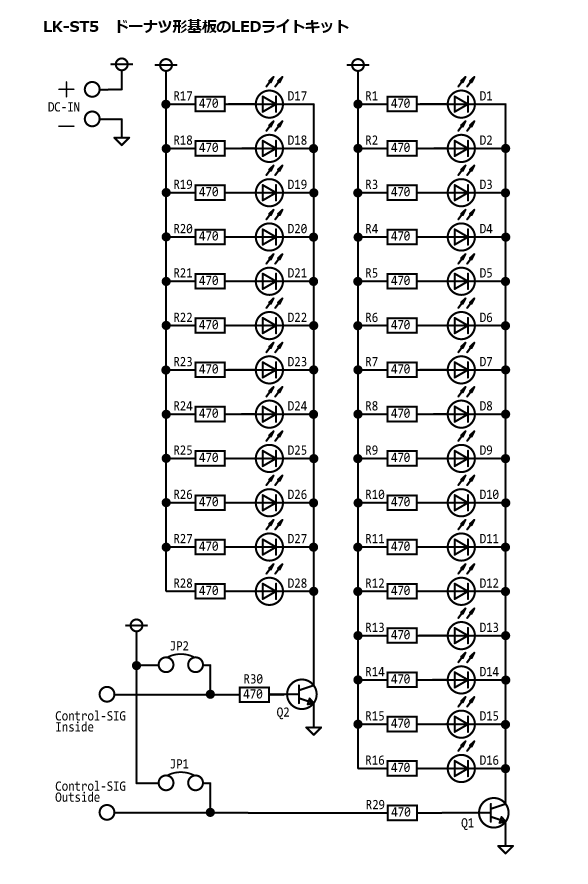

【LK-ST5 回路図】
電源／3.5V～5V
基板サイズ／ 直径52 mmの円形
消費電流／120mA

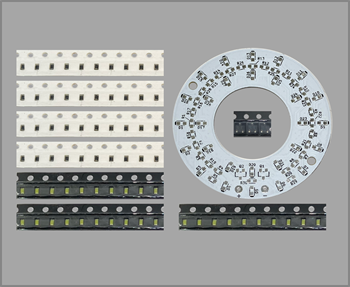

■部品サイズ
抵抗：1608mm
LED：1608mm 白
トランジスタ：TO-236
| 価格 | オープン |
