フルカラーチップLED点灯・点滅キット [ LK-ST8 ]

コンパクトで組み込みに便利！

フルカラーチップLED点灯・点滅キット [ LK-ST8 ]
製品型番 LK-ST8
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
難易度 1 2 3 4 5
工作時間1時間以内
はんだ付けあり
部品点数8点
工作に必要な工具
ピンセット,はんだごて

製品概要

13種類の色またはミックス色から1つを選んで点灯・点滅させることができます。
点滅間隔は0.5 ～ 2秒の範囲で調節可能です。
チップ形の抵抗、トランジスタに加えて8ピンの表面実装ICやチップ半固定抵抗、4ピンのフルカラーチップLEDのはんだ付けに挑戦できます。

●13種類の色またはミックス色を選べる
●ボリュームで発行色・点滅間隔を調節可能
●8ピンの表面実装ICのはんだ付けに挑戦

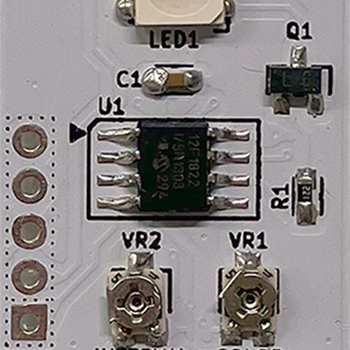

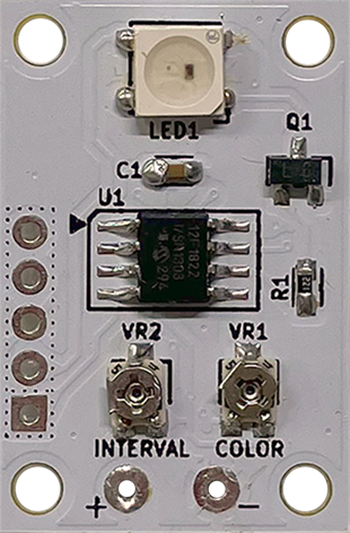

LKST8_PcbAssy_A_Fukan_R.png　LKST8BARA_R.png

【 用意しましょう 】 はんだ付けに必要なもの
・ ピンセット（先が細いもの。）
・ フラックス（プリント基板用のもので無洗浄タイプのものに限る。）
・ φ1 ～ 0.6mm程度のはんだ
・ こて先が細いはんだごて　　はんだごてについて詳しくはこちら　
　（ ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。）
・ はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。

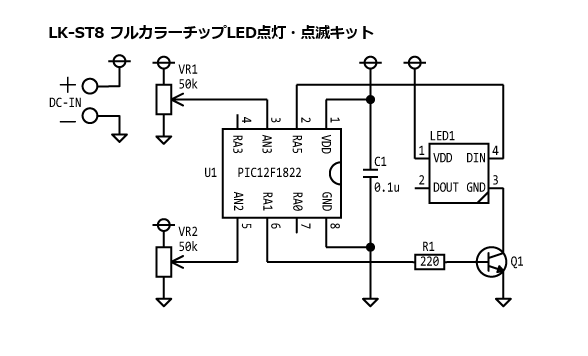

【 LK-ST8 回路図 】


製品仕様

電源／3.5 V ～ 5 V
基板サイズ／ 30 × 20 mm
点滅間隔／約 0.5 ～ 2 秒
消費電流／25 mA(最大)

■部品サイズ
抵抗：1608mm
LED：5050mm
IC：SOIC8
コンデンサ：1608mm
トランジスタ：TO-236
半固定抵抗：3mm型

製品備考

価格 オープン

関連製品一覧

製品販売データ（お取引先様向け）

JANコード 4952682108870
パッケージサイズ W 80 × D 10 × H 150 (mm)
発売 2025年4月17日
