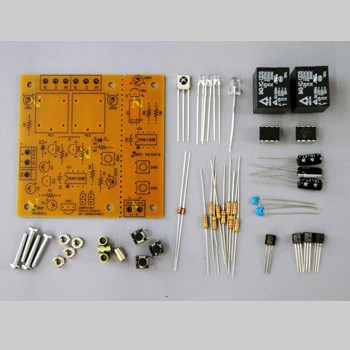

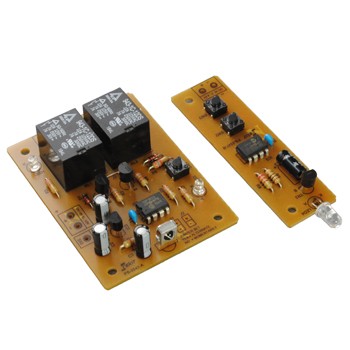

ご家庭にあるテレビやビデオなどのリモコンの好きなボタンを登録して、リレーを操作することができる赤外線リモコン受信機です。外部に接続した機器をON/OFFするリレーを２個搭載しており、ボタンを押している間だけONする「連続出力モード」 、ボタンを押すごとにON→OFF→ON→・・・と切り替わる「反転出力モード」の2つのモードを選んで組み立てることができます。さらに送信機用の部品と基板もセットしており、これを簡易の小型の送信機として使うことができます。
【カスケード接続が可能】
複数台の受信機を使用し、親機となる受信機のみに赤外線受光モジュールを取り付け、電源と赤外線受光モジュールの信号を共通にすることでリモコンに対応するリレーの数を増やすことが可能です。
※カスケード接続の場合は電源の容量にご注意ください。
・受信機側
電源電圧 ／ DC9～13V(安定化不要)
基板サイズ／ 50×70mm
消費電流 ／ 6mA(待機時)、80mA(リレーON時)
受信角度 ／ 約±30度
中心周波数／ 約38kHz
接点容量 ／ AC100V・3A DC28V・3A
・送信機側
電源電圧 ／ DC3-4.5V(要安定化)
基板サイズ／ 20×70mm
消費電流 ／ 0.1mA以下(待機時)、約20mA(動作時平均）
実用距離 ／ 約5m
＜ あらかじめご了承ください ＞
本機は受信したリモコン信号の全てを完全に記憶するものではありません。そのため、エアコンなどの空調機器のリモコンや、海外製のリモコン、防犯用途などの特殊な仕様のリモコンは、登録できない場合があります。また、登録できても正常に動作しない場合があります。
※2012年1月20日発売
| リモコンガジェットを作ろう |  2ch リレー付き赤外線リモコン(PS-3247)を使用して、リモコンでテレビの音量を操作したときに、ピカッと光る、ちょっと怪しい電子小物を作ってみましょう。音量を上げようとすると赤色に、下げようとすると青色に光らせます。まったく実用性はないけれど、なんだかクスッっと笑ってしまうような電子小物＝ガジェットです。 |
|---|---|
| リレーってなに？ |  本機には、外部の電源機器をコントロールするため「リレー」を搭載しています。センサー回路などにはよくリレーが使用されていますが、リレーっていったいどんな役割をする部品なのでしょう？ |
| JANコード | 4952682105664 |
|---|---|
| 出荷ロット | 小梱包：5個入 大梱包：20個入 |
| パッケージサイズ | W 100 × D 190 × H 25 (mm) |
| 発売 | 2012年1月 1日 |
| エレキットドクター料金 ※代金引換手数料および、返送料など諸費用込 |
￥1,800（税込） お支払い方法：代金引換 |
|---|---|
| 補修パーツのご案内 | パーツリスト兼FAX注文書(PDF) |
